液位流量控制实验装置,液位流量控制实验设备,液位流量控制实验台
2021-03-11 11:06

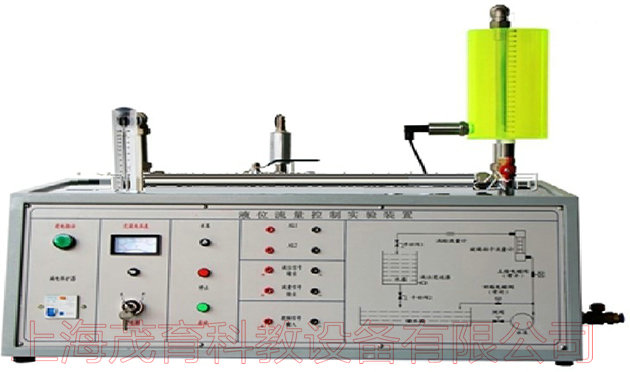

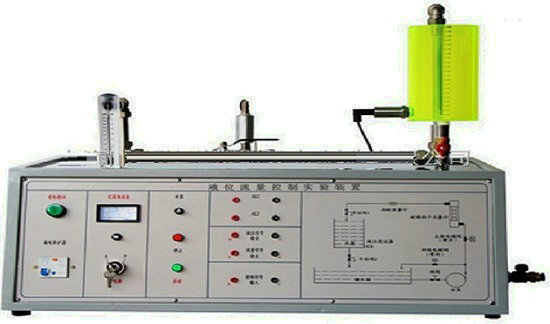

传感变送器为原装进口，可对流量、液位（单容）组成闭环PID调节液位控制系统或PID调节流量控制系统。通过智能调节仪的通讯口与上位机通讯，控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。
本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验，结构特点是微小、紧凑、美观、安全。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、液位流量控制实验装置,液位流量控制实验设备,液位流量控制实验台技术参数
工作电源：AC 220V±5％ 50HZ
额定功率：0.5KW
外形尺寸：500×350×500mm
三、液位流量控制实验装置,液位流量控制实验设备,液位流量控制实验台配置
1. 微型涡轮流量计
2. 液位压力传感器
3. 智能工业调节仪
4. RS485/RS232转换器
5. 玻璃转子流量计
6. 可控硅调压模块
7. 电磁阀
8. 微型有机玻璃实验水箱
9. 微型不锈钢储水箱
10. 手动阀
11. 微型磁力泵
12. 晶体管液位继电器
13. LED数字电压表
14. 压力表
四、实验项目
传感器实验：
1、涡轮流量变送器工作原理认识实验
2、 液位变送器的标定方法和工作原理的认识实验
3、液位PID智能仪表控制实验。
4、 液位PID上位机组态控制实验。
5、流量PID智能仪表控制实验。
6、流量PID上位机组态控制实验。
7、研究分析不同P、I、D参数值对控制系统的动态特性、静态特性的性能影响与评价。
8、利用中文组态软件和实验装置，进行组态工程编程训练实验。
