给排水管道安装实训装置,给排水管道安装实训设备,给排水管道安装
2021-03-18 10:36

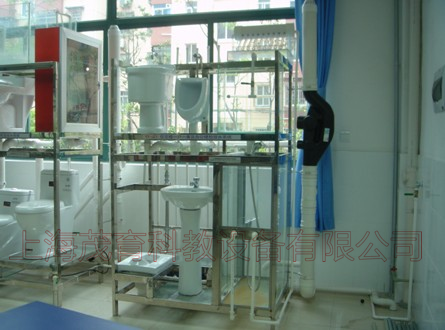

1、整体式全真洁具和管路，透明地板，能看清楚隐蔽管路的全部结构和走向。
2、设置带苏维托排水系统和排水主立管演示，能了解苏维托排水系统的组成、结构和原理。
3、关键部位采用透明管路，能看清管路中水流的走向。
4、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5、所有洁具和给排水设备都能全真演示。
二、给排水管道安装实训装置,给排水管道安装实训设备,给排水管道安装实训平台技术参数：
外形尺寸：1500X1000X2400mm；框架材料：304不锈钢；地板材料：钢化玻璃；进水要求：0.05mpa~0.75mpa；安全保护：具有漏电自动保护装置和接地保护。
三、给排水管道安装实训装置,给排水管道安装实训设备,给排水管道安装实训平台实训项目:
实训一：办公楼给水方式演示及实训；
实训二：住宅楼给水方式演示及实训；
实训三：横管和立管的结构和功能的认识实训；
实训四：器具通气管和环形通气管的结构和功能的认识实训；
实训五：拖布池、立式小便器、挂式小便器和小便槽的给排水原理和功能的认识实训；
实训六：自闭阀式冲水蹲便器、立式面盆、整体浴室的给排水原理和功能的认识实训
四、流程及配置：办公楼给水方式为普通给排水，给水入管入框架后立管道至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按6户计），一层立管6根，至二层立管5根，二层布水管以上为四根，一层由左至右卫生器具分别为：附带存水弯自闭式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。
