变频空调实验性能与目的
2021-10-26 10:23变频空调实验性能与目的：职业技术教育的办学方针是培养高级技能性技术应用型人才，实践教学是职业教育中很重要的教学手段，要达到良好的实践教学效果,必须开发符合专业特点,紧跟最新工程应用技术,适应市场人才培养需求的实验(实训)装置. 变频空调实验装置的研制很好的解决了制冷工程专业的实践教学问题，强化了学生对变频空调系统管路的安装与维修系统调试等的等的综合职业能力。

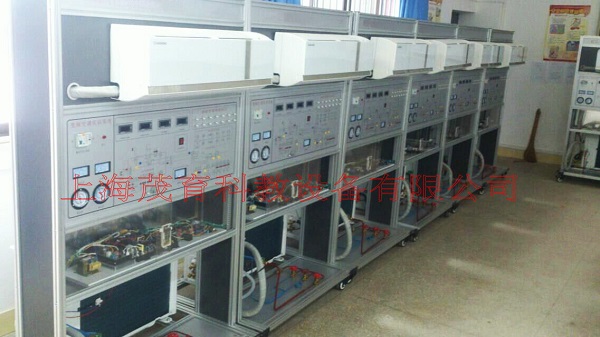

变频空调实验装置配置功能：实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1、实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。装置背面可观察制冷系统管路的结构，前，用于模拟空调机机电气故障排除和设置。
2、设有老师故障设置故障单元，老师可在设置单元内设置几十个故障。
3、学生故障排除单元，当老师设置好故障后，学生可分析故障，检测出故障的发生单元和位置，也可通过数据分析系统自动测试来测出故障的发生单元并排除故障。，
4、空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
5、交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
6、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
7、温度检测单元：提供4只温度表，，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
8、模拟故障设置：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
空调器运行数据分析系统：
1、数据测试系统可快速测量空调故障发生的电路部分
2、可鉴听空调机有通信收据。
3、可模拟个机与空调机内机的空调通信收据，从而来控制内机
4、测量机器的运行状态，读出各传感器的实时温度。
5、可测量各个个空调运行数据
6、可模拟个机与空调机内机的空调通信收据，从而来控制外机
空调实训装置故障说明：
1、断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2、断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3、断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4、断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5、断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6、外机管温传感器坏，空调器不工作，显示故障代码
7、外机环境温传感器坏，空调器不工作，显示故障代码
8、外机压力保护传感器坏，空调器不工作，显示故障代码
9、内机步进电机坏，空调器工作，不扫风。
10、内机管温传感器坏，空调器不工作，显示故障代码
11、室内传感器坏，空调器不工作，显示故障代码
12、室内风机调整电路坏，空调器不工作，显示故障代码
13、断开步进电机两组线圈：模拟步进电机两组线圈开路
14、断开继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
15、断开继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
16、断开继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
17、断开继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
18、断开继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转
19、断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
20、断开继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
21、断开7个继电器工作指示灯：7个继电器的工作电源指示灯不亮
22、模拟电网电压的波动：模拟电网电压调压器可调
变频空调实验装置实训目的：
1、初级技工基本技能实训
2、制冷系统专用工具的基本操作
3、制冷系统管件焊接
4、制冷系统的检漏
5、制冷系统的抽真空与充注制冷剂R22
6、中级技能实训（设计、安装、调试及检修）
7、格力KFR-23型空调主控板电路原理
8、空调电器元件的测量及系统运行
9、格力KFR-23型空调器故障与分析
10、空调检测与故障分析
