维修电工电气控制技能实训考核装置,维修电工实训台
2022-04-02 08:40
维修电工电气控制技能实训考核装置,维修电工实训台初级维修电工职业标准
（1）经本职业初级正规培训达规定标准学时数，并取得毕（结）业证书。
（2）在本职业连续见习工作 3 年以上。
（3）本职业学徒期满。
设备运行安全知识：
（1）对于已经出现故障的电气设备、装置及线路，不应继续使用，以免事故扩大，必须及时进行检修。
（2）必须严格按照设备操作规程进行操作，接通电源时必须先合隔离开关，再合负荷开关；断开电源时，应先切断负荷开关，再切断隔离开关。
（3）当需要切断故障区域电源时，要尽量缩小停电范围。有分路开关的，要尽量切断故障区域的分路开关，尽量避免越级切断电源。
（4）电气设备一般都不能受潮，要有防止雨雪、水气侵袭的措施。电气设备在运行时会发热，因此必须保持良好的通风条件，有的还要有防火措施。有裸露带电的设备，特别是高压电气设备要有防止小动物进入造成短路事故的措施。
（5）所有电气设备的金属外壳，都应有可靠的保护接地措施。凡有可能被雷击的电气设备，都要安装防雷设施。
操作规程：
1、检修电器设备前，必须空戴好规定的防护用品，并检查工具和防护用具是否合格可靠。
2、任何电器设备（包括停用电器设备）未经验电，一律视为有电，不准用手触及。
3、电气设备检修，一律按操作规程进行，先切断该设备总电源，挂上警告牌，验明无电后，方可进行工作。
4、检修配变设备动力干线必须严格执行操作规程和工作命令，在特殊情况下（指带电）须取得领导同意后，方可进行工作。
5、电气设备、金属外壳，一律应有保护接地，接地应符合规定。
6、各种电器设备和电热设备、开关、变压器及分路开关箱等周围禁止堆放易燃物品和加工零件。
7、电器设备安装检修后，须经检验合格后方可投入运行。
8、使用手电钻，一律戴橡皮手套，穿绝缘鞋或使用安全变压器，否则不准使用。
9、检修移动灯具，一律使用36伏以下安全行灯，锅炉、管道检修和潮湿工作场所应用12伏安全行灯。
10、单相、三相闸刀严禁带电负荷操作。
11、凡车间电器施工、检修与中配站取得联系的情况下，由专人办理停送手续。

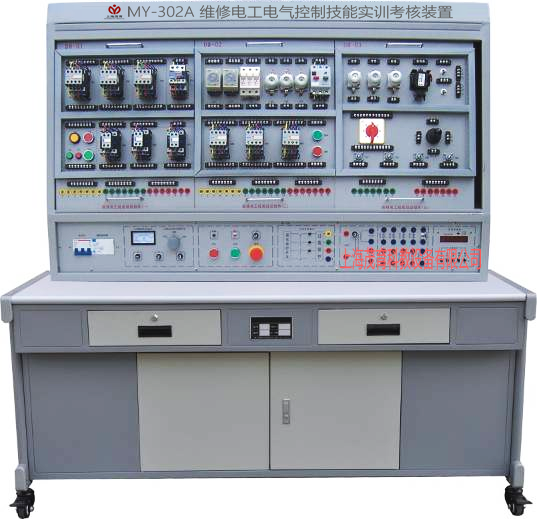

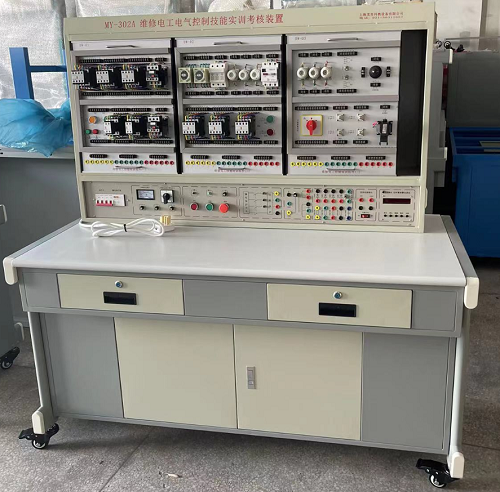

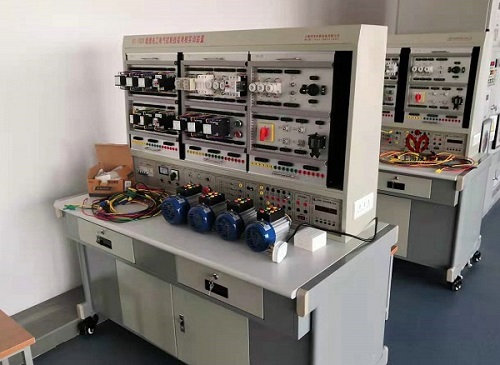

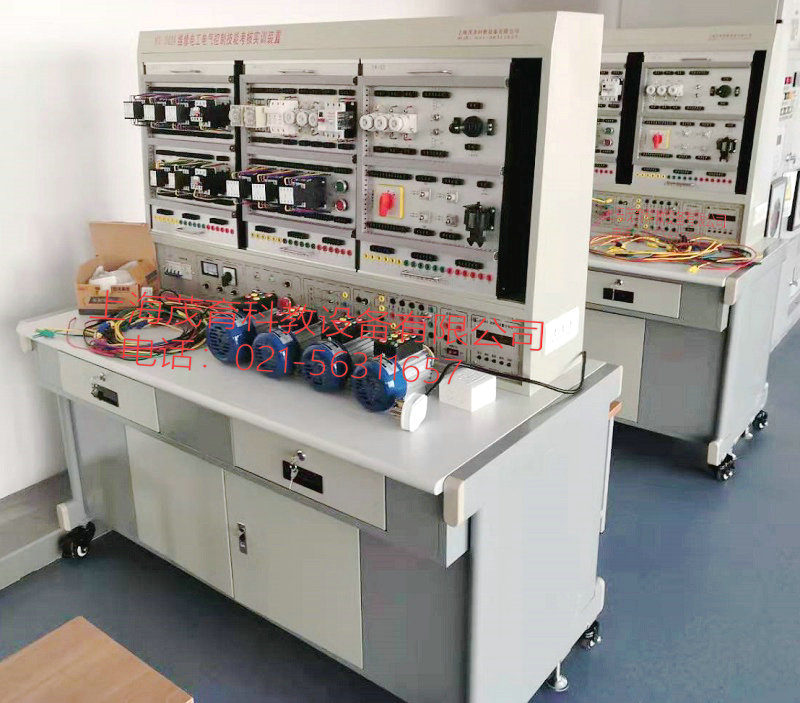

维修电工电气控制技能实训考核装置,维修电工电气控制技能实训考核设备,维修电工电气控制技能实训考核台是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实际应用技术与操作技能，本装置不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。
二、维修电工电气控制技能实训考核装置,维修电工电气控制技能实训考核设备,维修电工电气控制技能实训考核台装置特点：
1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2、操作台只需三相四线的交流电源，即可投入使用；
3、技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4、继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行
接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5、接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
6、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7、控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
8、实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
9、装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、维修电工电气控制技能实训考核装置,维修电工电气控制技能实训考核设备,维修电工电气控制技能实训考核台技术性能：
1、输入电压：三相五线制380V±10% 50Hz
2、工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1300×700×1600mm
四、维修电工电气控制技能实训考核装置,维修电工电气控制技能实训考核设备,维修电工电气控制技能实训考核台实训装置配备：
（一）MY02电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1、三相四线电源输入，经漏电保护器，总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮；
2、控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3、定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
4、智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5、交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
五、实训项目：
|
1.单相启动停止控制电路 2.异步电动机点动控制电路 3.异步电动机两地控制电路 4.异步电动机联锁正反转控制电路 5.双重联锁控制电路 6.自动顺序控制电路 7.手动顺序启动 8.异步电动机星、三角控制电路 9.异步电动机能耗制动控制电路 10.按钮联锁的三相异步电动机正反转控制线路 11.接触器联锁的三相异步电动机正反转控制线路 12.双重联锁的三相异步电动机正反转控制线路 13.单向减压启动及反接制动控制线路 14.异步电动机反接制动控制电路 15.自动往返控制线路 |
16.正反转点动、启动控制电路 17.带有点动的自动往返控制电路 18.异步电动机自锁控制电路 19.异步电动机单相点动、启动控制电路 20.三相异步电动机定子串电阻减压启动手动控制线路 21.三相异步电动机定子串电阻减压启动自动控制线路 22.接触器控制双速电动机的控制线路 23.时间继电器控制双速电机的控制线路 24.C620-1型车床控制电路 25.电动葫芦控制电路 26.Y3150型滚齿机控制电路 27.电动葫芦电路 28.Z3040摇臂钻床电路 29.CA6140车床电路 |
1．MY-01维修电工实训组件（一）
挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等。
2．MY-02维修电工实训组件（二）
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3．MY-03维修电工实训组件（三）
挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4.三相鼠笼式电动机380V/Y
5.三相鼠笼式电动机380V/Y（带速度继电器）
6.双速异步电动机380V/YY/△
7.三相鼠笼式电动机380V/△
