《减速器》实测绘图组合训练装置
2022-04-02 08:35
1、项目实际化：钢制实际小型减速器（真实材料、实际生产加工）。
2、功能系统化：减速器拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会。
4、教学标准化：配套的指导书和教学视频，教学十分方便、学习效果显著；

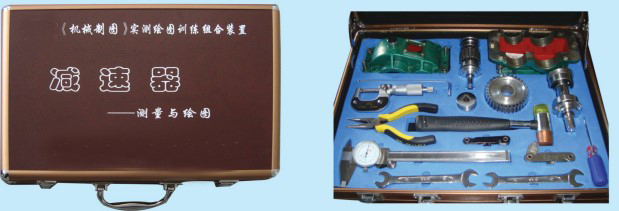

5、管理便利化：齿轮泵、组装与测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、《减速器》实测绘图组合训练装置,《减速器》实测绘图组合训练设备产品参数
| 《减速器》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项 目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
| 精密测量工具 | 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板 | 专用组装工具 | 专用锒头（一把）、外六角扳手（两把：）、内六角扳手（一把）、尖嘴钳（一把） 、螺丝刀（一把） |
| 测绘部件 |
钢制精密小型单级减速器（一台） 1、减速器尺寸：150X132X106（mm）； 2、中心距：48±0.02（mm）； 3、模数：m=2； 4、速比：2︰1； 5、精度等级：7-7-8(GB10095-2018) |
教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、 3、减速器模拟组装视频。 4、减速器实物组装视频（含）现场演示 1）减速器工作原理（配音 字幕） 2）减速器结构组成（配音 字幕） 3）减速器拆卸过程（配音 字幕） 4）减速器零件草图绘制（配音 字 5）减速器零件草图尺寸标注（配音 字幕） 6）减速器装配过程（配音 字幕） 5、模拟仿真微课教学训练系统软件。 |
| 类 型 | 便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里) | 外观颜色 | 综色 |
|
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
| 训练模式 | 训练内容 |
|
1、减速器组装训练； 2、减速器零件尺寸测量训练； 3、减速器装配图绘制训练； 4、减速器零件图绘制训练。 |
训练一 减速器组装训练 训练二 减速器齿轮参数测量与计算 训练三 减速器零件尺寸测绘 训练四 减速器标准零件确定 训练五 减速器装配图绘制 训练六 减速器零件图绘制 训练七 减速器图纸文件整理 |
