2026-03-21 14:09联接与配合实测绘图训练装置,联接与配合实测绘图训练设备,联接与配合实测绘图训练台-产品概述：

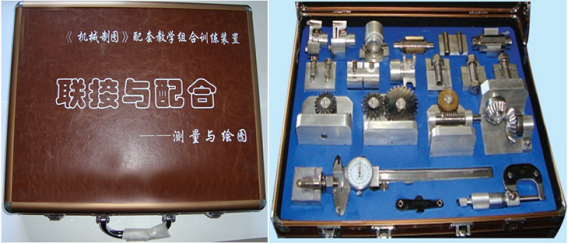

《联接与配合》实测绘图训练装置由≥17件典型机械联接与配合组件及配套测量工具组成，用于机械制图课程的实体测绘与绘图训练，帮助学生掌握螺纹联接、轴承联接、键销联接、齿轮传动等典型联接与配合结构的视图表达、尺寸标注及技术要求等核心技能，包含螺纹、轴承、键销、齿轮传动等典型联接与配合组件≥17件。
1、材质：优质金属（钢材、铜合金等），严格按照机械设计标准生产，保证结构精度与代表性。
2、收纳方式：配套蓝色硬质收纳盒，内置定位槽，便于分类存放与携带。
3、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
4、典型性强：覆盖机械设计中最常用的联接与配合类型，满足课程教学大纲对相关内容的全部要求。
5、结构完整：包含螺纹、键槽、齿形、轴承座等典型结构，便于学生练习复杂视图表达。
6、理实结合：与《机械制图》理实虚教学系统深度配套，支持虚实结合的教学模式。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。

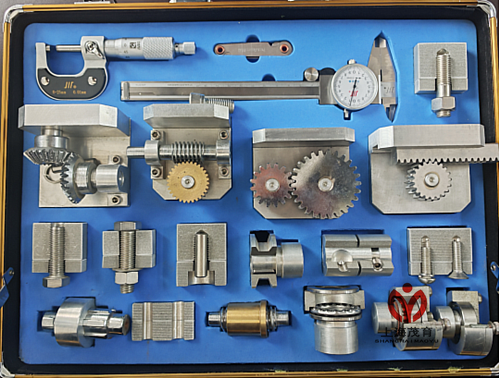

3、联接与配合组件（≥17件/套）
（1）螺纹联接：外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接、梯形螺纹配合；
（2）轴承联接与配合：深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合；
（3）键联接与配合：平键、矩形花键联接与配合；
（4）销联接与配合：圆柱、圆锥销连接与配合；
（5）齿轮传动联接与配合：圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动。
4、测量工具：游标卡尺、外径千分尺、螺纹样板。
5、信息化教学资源
（1）配套教材（含数字化教材）；
（2）ＰＰＴ课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
（5）AI赋能训练习题集；
（6）线上教学系统。
三、训练内容
训练一：螺纹联接综合训练；
训练二：轴承联接与配合综合训练；
训练三：键连接与配合综合训练；
训练四：销连接与配合综合训练；
训练五：齿轮传动连接与配合综合训练。
四、训练模式
1、看图找物训练；
2、联接与配合拆装训练；
3、联接与配合工程绘图训练；
4、三维建模训练。
