齿轮泵实测绘图组合训练装置-产品概述：

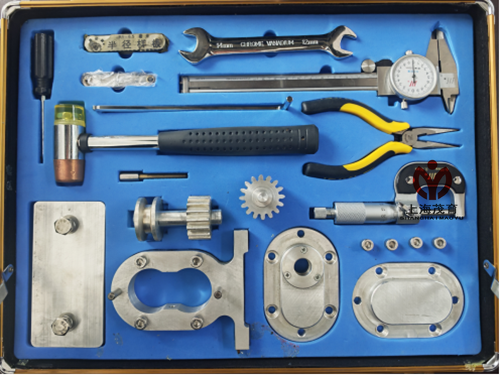

《齿轮泵》实测绘图组合训练装置以精制小型齿轮泵为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握流体机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型齿轮泵（一台）。

1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以齿轮泵为载体，融合了齿轮传动、流体密封、精密装配等多方面知识，实现“理实虚”一体化教学。
4、结构典型：包含渐开线齿轮、泵体密封、轴系支撑等典型机械设计元素，便于学生理解流体机械的工作原理与表达方法。
5、理实结合：与《机械制图》理实虚教学系统深度配套，支持虚实结合的教学模式。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型齿轮泵（一台）
（1）齿轮泵尺寸：≥120X90X122（mm）；
（2）中心距：32±0.02（mm）；
（3）模数：≥m=2；
（4）速比：≥1:1。
4、精度等级：≤7-7-8(GB10095-2018)。
5、测量工具：游标卡尺、外径千分尺、螺纹样板、圆弧样板。
6、组装工具：专用锒头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀、专用拆装销。
7、信息化教学资源
（1）配套教材（含数字化教材）；
（2）ＰＰＴ课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
（5）AI赋能训练习题集；
（6）线上教学系统。
三、训练内容
训练一：齿轮泵组装训练；
训练二：齿轮泵零件尺寸测绘；
训练三：齿轮泵标准零件选定；
训练四：齿轮泵装配图绘制；
训练五：齿轮泵零件图绘制；
训练六：齿轮泵图纸文件整理；
训练七：齿轮泵CAD绘制；
训练八：齿轮泵三维建模。
四、训练模式
1、看图找物训练；
2、齿轮泵拆装训练；
3、齿轮泵工程绘图训练；
4、齿轮泵CAD绘制
5、三维建模训练。
