蜗轮蜗杆减速器实测绘图组合训练装置-产品概述：

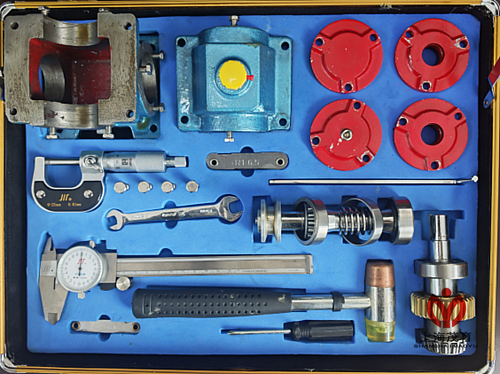

《蜗轮蜗杆减速器》实测绘图组合训练装置以精制小型单级蜗轮蜗杆减速器为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握空间交错轴传动机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型单级蜗轮蜗杆减速器（一台）。
1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以蜗轮蜗杆减速器为载体，融合了空间交错轴传动、轴系支撑、箱体密封等多方面知识，实现“理实虚”一体化教学。
4、结构典型：包含蜗轮蜗杆啮合、轴承座、密封结构等典型机械设计元素，便于学生理解空间传动机械的工作原理与表达方法。

二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型单级蜗轮蜗杆减速器（一台）
（1）减速器尺寸：≥125X95X105（mm）；
（2）中心距：29.5±0.015（mm）；
（3）模数：≥m=1.25；
（4）速比：≥30︰1；
（5）精度等级：≤7-7-8(GB10095-2018)。
4、测量工具：游标卡尺、外径千分尺、螺纹样板、圆弧样板。
5、组装工具：专用锒头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀、专用拆装销。
6、信息化教学资源
（1）PPT课件；
（2）二维码实训指导书；
三、训练内容
训练一：蜗轮减速器组装训练；
训练二：蜗轮减速器零件尺寸测绘；
训练三：蜗轮减速器标准零件选定；
训练四：蜗轮减速器装配图绘制；
训练五：蜗轮减速器零件图绘制；
训练六：蜗轮减速器图纸文件整理；
训练七：蜗轮减速器CAD绘制；
训练八：蜗轮减速器三维建模。
四、训练模式
1、看图找物训练；
2、蜗轮减速器拆装训练；
3、蜗轮减速器工程绘图训练；
4、蜗轮减速器CAD绘制
5、三维建模训练。
