四层透明教学电梯模型,透明电梯模型,电梯模型
2022-04-30 11:16

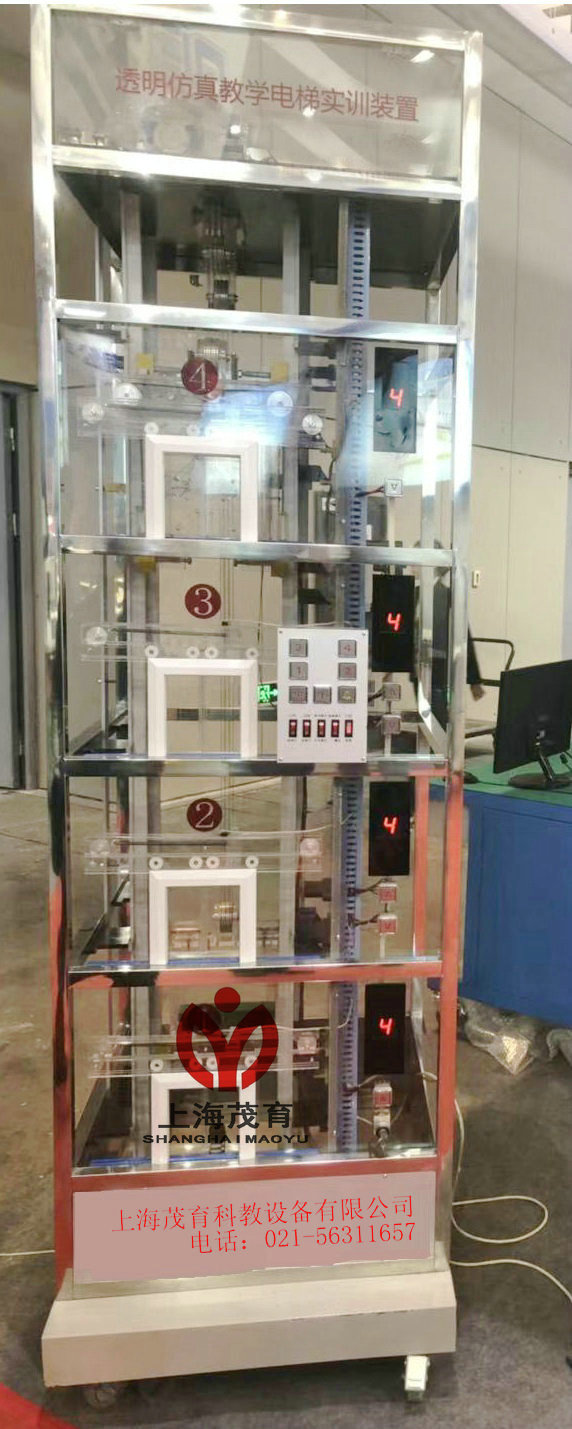

(MY-513D)

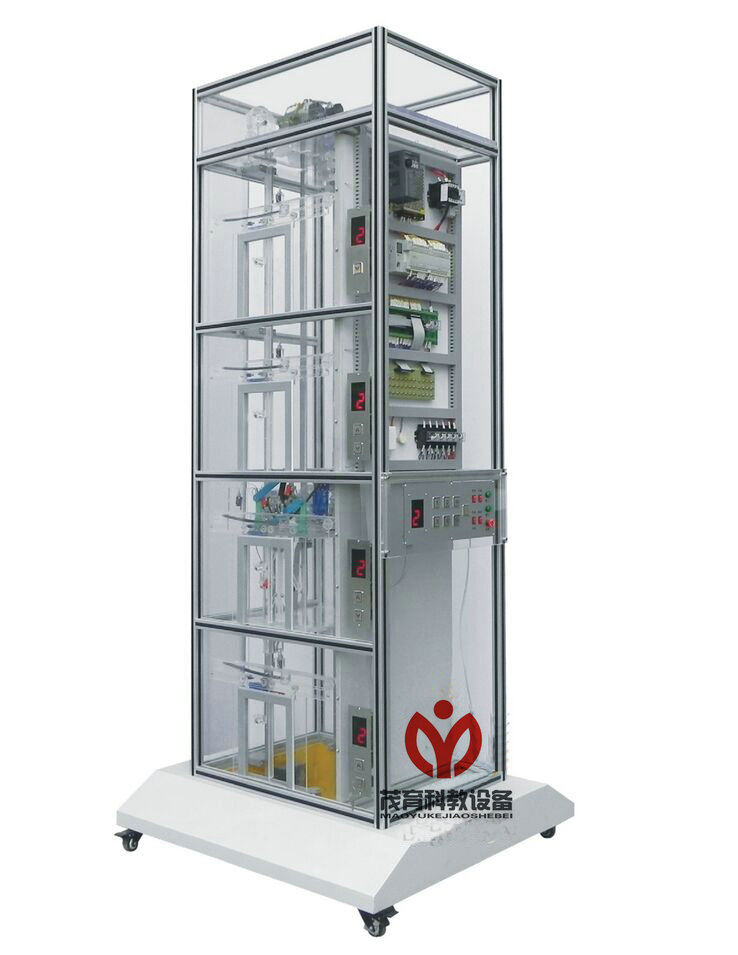

(MY-513D1)
本模型是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备实际电梯的全部功能。事实上可以把它看作是小型化了的电梯。由于其几乎所有部件均是采用透明有机材料，因此便于观察、了解整个电梯结构。同时，电梯运行过程中的每个动作也一目了然，还可以反复实际动手操作。使学生能够更直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。因而特别适合于教学。
本模型的电气控制系统采用可编程控制器(三菱)进行智能控制和变频(VVVF)调压调速调频驱动，其部件结构组成，工作原理功能与实际电梯完全一样，并具有安全钳限速器，超速安全保护系统。电梯模型、教学电梯模型为了便于教学，电梯模型大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。
1. 机房部分：
包括曳引机、制动器、限速器、曳引 轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。
2. 进道部分：
轿厢、轿厢导轨、对重导轨、对重架、 缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装
3. 轿厢部分：
轿厢、安全钳、导靴、自动开关门机、 平层装置、操纵箱、轿厢内指令按钮、 指层灯、轿厢照明、轿厢内检修盒及轿 门组合而成。
4. 层门部件：
厅门、召唤按钮箱、楼层显示器、门机 械锁、 电气联锁装置。
三、四层透明教学电梯模型,透明电梯模型,电梯模型电梯的基本功能：
包括曳引机、制动器、限速器、曳引 轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。
2. 进道部分：
轿厢、轿厢导轨、对重导轨、对重架、 缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装
3. 轿厢部分：
轿厢、安全钳、导靴、自动开关门机、 平层装置、操纵箱、轿厢内指令按钮、 指层灯、轿厢照明、轿厢内检修盒及轿 门组合而成。
4. 层门部件：
厅门、召唤按钮箱、楼层显示器、门机 械锁、 电气联锁装置。
三、四层透明教学电梯模型,透明电梯模型,电梯模型电梯的基本功能：
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
D. 厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
E. 层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、四层透明教学电梯模型,透明电梯模型,电梯模型主要技术参数：
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
D. 厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
E. 层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、四层透明教学电梯模型,透明电梯模型,电梯模型主要技术参数：
1. 输入电压：AC 220±7% 50HZ
2. 外型尺寸：宽1000mm×深900mm×高2200mm
3. 层站形式：客梯(四层四站四门)
4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。
5. 结构形式：四层站
6. 可编程控制器（PLC）：
型 号：松下AFPX-60R-F
输入电压：AC 220V 50HZ
输入输出点数：60点
输出方式：继电器输出
7. 变频调速器：
型 号：三菱FR-D720S-0.4
输入电压：AC 220V 60HZ
额定电流：2.5A
功 率：0.4KW
8. 曳引机：
速比：30 ：1
模数：1.5（蜗轮减速器）
9. 拖动电机：
型号：JW5622
电压：AC 220V 50HZ
功率：180W
转速：2800r/min
10、电梯外框材料：采用工业不锈钢
11、电梯底部装有万向轮方便移动
五、四层透明教学电梯模型,透明电梯模型,电梯模型实训项目：
2. 外型尺寸：宽1000mm×深900mm×高2200mm
3. 层站形式：客梯(四层四站四门)
4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。
5. 结构形式：四层站
6. 可编程控制器（PLC）：
型 号：松下AFPX-60R-F
输入电压：AC 220V 50HZ
输入输出点数：60点
输出方式：继电器输出
7. 变频调速器：
型 号：三菱FR-D720S-0.4
输入电压：AC 220V 60HZ
额定电流：2.5A
功 率：0.4KW
8. 曳引机：
速比：30 ：1
模数：1.5（蜗轮减速器）
9. 拖动电机：
型号：JW5622
电压：AC 220V 50HZ
功率：180W
转速：2800r/min
10、电梯外框材料：采用工业不锈钢
11、电梯底部装有万向轮方便移动
五、四层透明教学电梯模型,透明电梯模型,电梯模型实训项目：
1、电梯电器元件的认识
2、电梯盘面布置实训
3、电器安装实训
4、电气原理设计实训
5、电气布线实训
6、轿内呼梯选层实训
7、轿外呼梯实训
8、电梯加速与减速的速度控制实训
9、电梯平层控制的实训
10、轿厢内开门、关门控制实训
11、桥内检修实训
12、终端限位保护装置实训
13、信号指示系统实训
14、轿厢照明控制实训
15、电梯控制系统实训
16、电梯控制程序编写实训
17、电梯程序运行与调试实训
18、电梯闭环控制实训
19、层楼显示实训
20、BCD码实训
21、层楼显示实训
22、独立运行实训
23、主层停靠实训
24、高峰控制实训
25、闲时控制实训
26、电机抱闸调整实训
27、编码器安装实训
28、编码器与变频器连接实训
六、四层透明教学电梯模型,透明电梯模型,电梯模型故障设置清单:
2、电梯盘面布置实训
3、电器安装实训
4、电气原理设计实训
5、电气布线实训
6、轿内呼梯选层实训
7、轿外呼梯实训
8、电梯加速与减速的速度控制实训
9、电梯平层控制的实训
10、轿厢内开门、关门控制实训
11、桥内检修实训
12、终端限位保护装置实训
13、信号指示系统实训
14、轿厢照明控制实训
15、电梯控制系统实训
16、电梯控制程序编写实训
17、电梯程序运行与调试实训
18、电梯闭环控制实训
19、层楼显示实训
20、BCD码实训
21、层楼显示实训
22、独立运行实训
23、主层停靠实训
24、高峰控制实训
25、闲时控制实训
26、电机抱闸调整实训
27、编码器安装实训
28、编码器与变频器连接实训
六、四层透明教学电梯模型,透明电梯模型,电梯模型故障设置清单:
| 序号 | 故障现象 | 故障原因分析 | 对应PLC I / O口 |
| GZ01 | 电梯关门后，不能启动发车 | 电梯“手动/自动”转换开关故障：开关损坏或相应线路断开 | XC |
| GZ05 | 三楼向上无法选层，即不响应上行呼梯指令 | 三楼上行呼梯按钮故障：按钮失灵或相应线路接触不良断开 | X7 |
| GZ07 | 电梯警铃长鸣，电梯停止运行 | 电梯限速开关故障：开关损坏或线路脱落断开 | X30 |
| GZ08 | 电梯不能运行，电机有嗡嗡声但不转动 | 制动器抱闸不能打开，制动器电磁铁线圈烧坏或线路脱落断开 | |
| GZ09 | 电梯所有显示均熄灭，开门电机不响应开门指令 | 直流12V电源板烧掉或无输出，或输出线路断开 | |
| GZ10 | 电梯无法关门 | 关门继电器坏，或关门输出Y37对应线路断开 | Y37 |
| GZ12 | 轿厢内无法选层（三楼） | 对应选层按钮损坏或相应线路接触不良或脱落 | X12 |
| GZ13 | 三楼无呼梯停层信号，该层总停车平层 | 轿内三楼选层按钮故障：按钮短接 | X12 |
| GZ14 | 电梯不能手动开门 | 开门按钮失效或中间连接线路脱落断开 | X4 |
| GZ15 | 电梯不能手动关门 | 关门按钮失效或中间连接线路脱落断开 | X5 |
| GZ16 | 电梯上行时三楼总停层 | 三楼厅外上选层按钮故障：短接 | X7 |
| GZ18 | 电梯轿门关门夹人后，门不能立即自动打开 | 安全触板保护失效，触板开关故障或相应连接线路有断开现象 | X31 |
| GZ19 | 所有楼层指示不正确 | 指示输出有故障：Y6或Y7输出线路短接或断开 | Y6 |
| GZ20 | 电梯不能下降运行 | 下降输出YD对应线路断开 | YD |
| GZ21 | 电梯不能上升运行 | 上升输出YC对应线路断开 | YC |
| GZ22 | 电梯不能开门 | 开门继电器坏或开门输出Y36对应线路断开 | Y36 |
| GZ23 | 电梯不能关门 | 开门限位开关没有动作或相应线路断开 | X16 |
| GZ24 | 轿门不响应开门指令 | 开门限位开关短接 | X16 |
| GZ25 | 轿门不响应关闭（关到位后又马上打开） | 关门限位开关不动作或相应线路断开 | X17 |
| GZ26 | 轿厢开门后不能自动关门 | 关门限位开关短接 | X17 |
| GZ27 | 电梯不响应关门指令 | 关门继电器坏或安全触板开关短接 | X31 |
| GZ28 | 轿门开门后不能关门 | 力矩开关动作（短接） | X32 |
| GZ29 | 所有按钮均不响应，且报警器长鸣 | PLC输入电源线路故障 | 24（） |
