三相负荷的联接实验

一、实际操作目地
1、把握三相照明灯具负荷的联接；
2、把握负荷直流电压和相电压的测量法；
3、把握单根或多芯输电线的“一”字和“T”字联接；
4、把握用电量工胶带开展绝缘层解决的方式
5、把握移动设备应用前的安全性查验。
二、实际操作內容

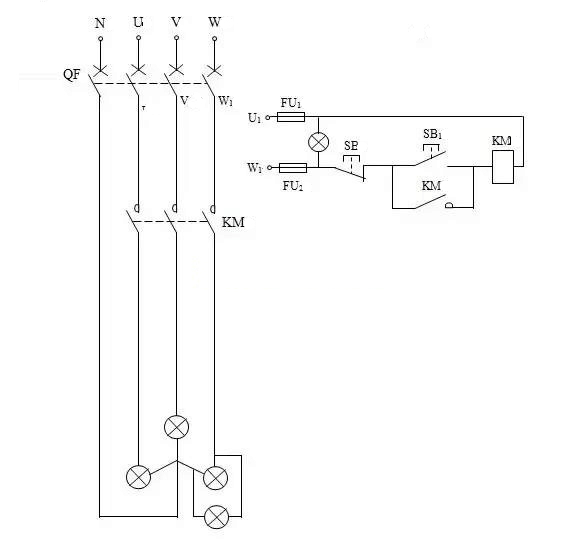

（一）按图布线

1、挑选和查验元器件
此路线负荷灯用一般日光灯（见柜身背面），可根据精确测量电阻器的方式分辨其优劣。操纵路线的显示灯用五颜六色氖灯（柜子门上），该灯不能用数字万用表精确测量其阻值。
2、布线加工工艺
主线路用黄、绿、红分相互连接。走线横平，无压绝缘层状况，每一个螺丝数最多只有压2个线结，且无反圈及露铜状况。遵循从上至下，从左往右，先串后并的标准。

1、操纵路线的联接
从W1相考虑接断路器FU2 FU2的小组出线接常闭按键SB SB的小组出线线接开与关按键SB1 SB1的小组出线线接交流接触器电磁线圈KM KM的小组出线线接断路器FU1 FU1的小组出线线接U1相。将锁紧KM开与关并在开与关按键SB一两端。最终接显示灯。

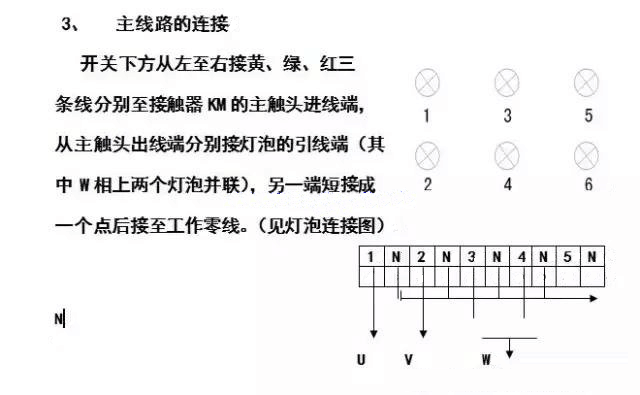

（二）工作电压精确测量（新手必在具体指导老师的监测下开展）

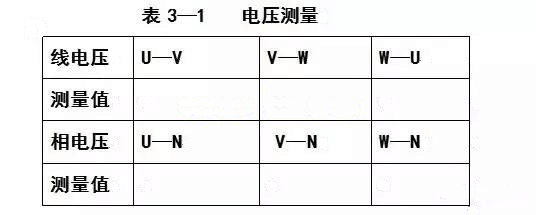

相电压精确测量：选好数字万用表工作电压测量范围（500V或1000V），将探头各自测二根火线零线U、V；V、W；W、U将读值填写表3—1中。
直流电压精确测量：选好数字万用表工作电压测量范围（250V或500V），将探头各自测火线和零线。并将数据信息填写表3—1中。

（三）输电线的联接
把握单根线的“一”联接、“T”字联接及多芯线的联接。参照附则三。
（四）挪动电气设备机器设备应用前的安全大检查
1、手钻应用前的安全大检查
手钻的日常查验最少应包含下列新项目：
（1）机壳、摇杆是不是有缝隙和损坏；
（2）维护接地装置或接零线联接是不是恰当、坚固靠谱；
（3）电缆及电源插头是不是完好无缺；
（4）电源开关姿势是不是一切正常、灵便，有没有缺点、裂开；
(5)电气设备保护设备是不是优良；
2、直流焊机应用前的安全大检查
（1）运用三芯电缆线铜线，表皮不应该有显著的损坏；
（2）机壳应该有接地保护，并配有漏电保护开关；
（3）內部电磁线圈与机壳务必有优良的绝缘层
