带电流量精确测量的点动操纵实验

一、实际操作目地
1、把握电流量电压互感器的应用；
2、把握点动操纵的联接；
3、把握触电急救的方式；
4、了解灭火知识；
5、把握电线接头的种类与联接。
二、实际操作內容
（一）电气元器件鉴别
1、电流计
此系安裝式电流计，常用在配电设备屏上，为直读式仪表盘。一般与电压互感器相互配合应用。如30/5的电流计要配30/5的电压互感器。分辨电流计的优劣，可以用数字万用表的欧母档精确测量电流计电磁线圈有没有断掉。
2、电压互感器
功效：将高电流电压或低压大电流量转换为低压小电流量，提供检测仪表和继电保护装置设备，并将检测仪表和继电保护装置设备与高电压电源电路防护起来。电压互感器的二次电流量一般为5A，也有1A的。
种类：依据电磁线圈形式有围绕式、母线槽式、装进式、过墙式、电磁线圈式、瓷厢式。本实际操作室应用的是母线槽式（中空）。

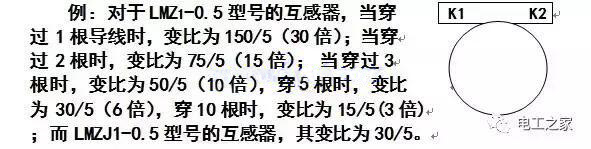

为了更好地精确测量精确，一次绕阻电流量的挑选标准:依据配电屏上仪表盘测量范围或负荷尺寸明确电压互感器的变比，即更改一次绕阻的线圈匝数。

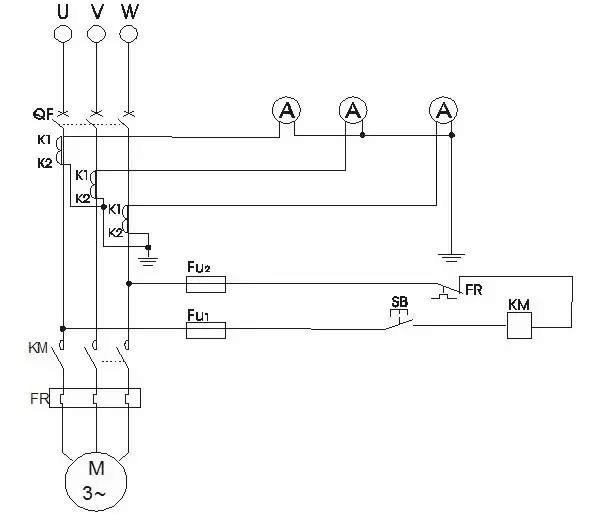

（一）按图联接（见电路原理图）
1、主线路的联接
从电源开关下边U-V-W相三根线与电压互感器L1端联接（针对中空电压互感器来讲，火线零线应越过电压互感器，并依据变比，穿心5匝；）从L2端小组出线进交流接触器主断路器KM 从主断路器KM小组出线引至热汽车继电器的热元器件FR 从热元器件小组出线线接至电机。
2、电流计的联接
将电流计导线1A1、2A1、3A一分别接电压互感器的二次侧始端K1，电流计导线另一端1A2、2A2、3A2接线和保护接零（地）相接。电压互感器的二次侧尾端K2应与保护接零（地）相接。
3、电机连接
电机接线方法有二种，Y和Δ接线方法，实际选用哪一种连接方式，应依据电机的额定电流与开关电源的相电压来决策。
本实际操作室机器设备选用的电机是Δ接线方法的电机，6个小组出线端已从接线箱分二根电缆线引出来，一根为代表端，一根为尾端。为了更好地协助学生把握二种接线方法，实际操作时二种接线方法都规定做。
Y形接线方法：将电机始端各自接在热继器小组出线端，尾端连在一起。
Δ形接线方法：选一根电缆线做为始端各自引至热继器小组出线端，另一端接线方法为：与U相互通的绕阻收到V相上，与V相互通的绕阻收到W相上，与W相互通的绕阻收到U相上。
4、操纵路线的联接
从电源开关下边U相连至断路器FU1 从FU1的小组出线线接至按键SB（开与关）从SB小组出线线接至交流接触器电磁线圈KM（三相五线端）从交流接触器电磁线圈KM（小组出线端）引至热继器的常闭点FR（9六号端）从FR的小组出线端（95号端）引至断路器FU2 从FU2小组出线线接至电源开关下边W相。

（一）查验操纵路线（插电前的查验）
在断掉开关电源的状况下，用数字万用表的欧母档（表针表宜用R100档，数字表宜用2K的挡位）查验操纵路线。将直流电流表置放电源开关下边U、W相，按下按钮SB，电阻值应是交流接触器电磁线圈的电阻值。
常见故障分辨：
（1）电阻值若不大（贴近零）则表明有短路故障常见故障，发生此类常见故障切不可合闸。
（2）如果没有电阻值则表明有开（断）路常见故障，发生此类常见故障，最先查验
断路器是不是融断，次之查验热继器常闭点有没有插错或已断掉，要不是以上常见故障，则要用数字万用表逐渐沿途搜索。
（二）插电试运行
若没有问题时，可插电试运行。切不可自主合闸，试运行时，务必有具体指导老师在旁监测。
（三）安全性接地装置
1、柜身接地装置
指实际操作柜本身的接地保护。这里接地保护本质为保护接零。本实际操作室选用三相五线制供电系统，其柜身已与维护零线相接，在柜身背面可看到一条黄绿色两色线。参与实践的学生在实际操作前查验此线联接是不是靠谱，若有松脱，请修复，确保此线触碰优良。
2、电机接地装置
指电机机壳的接地装置。电机已引出来一根灰黑色线（与电缆线捆在一起），将此线与柜身接地装置螺丝（本实际操作柜正脸左上/下边）相接。
3、电压互感器二次侧的接地装置
将电压互感器二次侧尾端K2与柜身的接地装置螺丝相接，避免髙压窜进低电压的风险。
（四）触电急救（见实际操作一。）
（五）消防灭火器的仿真模拟实际操作（见实际操作一）
三、思考题
1、当电机为星形接法时：线电流相电压，相电压直流电压。当电机为三角形接法时；线电流相电压，相电压直流电压。
2、当电机转速比出现异常或有嗡嗡响时，应分辨为运作，这时候应该马上开关电源。最先用数字万用表查验电机绕阻是不是或。
3、当电机为Y或Δ接线方法时，若按下按钮交流接触器吸合而电机不转是怎么回事？
4．怎样更改三相异步电机的转为？
