热电阻校验装置使用说明

一、热电阻校验装置实验目的：
1、熟悉热电阻的种类及原理。
2、学会一种热电阻的校验方法。

二、热电阻校验装置实验原理：
物质的电阻率随温度变化而变化的现象称为热电阻效应，对金属材料来说，温度上升时，
电阻值将增大，这样在一定温度范围内，我们可以通过测量电阻值的变化而得知温度的变化。
利用电阻值的这种转化原理，不但使热电阻可应用于温度的测量，而且还可应用于流量计，
速度，浓度和密度等非电量的测量。
热电阻在投入使用之前需要进行校验，在使用之后也要定期进行校验，以检查和确定热电阻的准确度。
热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，
水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法两种校验方法。
比较法是将标准水银温度计或标准铂电阻温度计与被校电阻温度计一起插入恒温水浴
中，在需要的或规定的几个稳定温度下读取标准温度计和被校验温度计的示值并进行比较，
其偏差不超过最大允许偏差。在校验时使用的恒温器有冰点槽，恒温水槽和恒温油槽，根据
所校验的温度范围选取恒温器。比较法虽然可用调整恒温器温度的方法对温度计刻度值逐个
进行比较校验，但所用的恒温器规格多，一般实验室多不具备。因此，工业电阻温度计可用
两点法进行校验，即只校验 Ｒ o 与 R 100 /R o 两个参数。这种校验方法只需要有冰点槽和水沸
点槽，分别在这两个恒温槽中测得被校验电阻温度计的电阻 R 0 和 R 100 ，然后检查 R 0 值和
R 100 /R 0 的比值是否满足规定的技术数据指标，以确定温度计是否合格。
校验时可以先将热电阻放在沸点槽内，使之达到检验点温度并保持恒温，然后调节分压
器使毫安表指示约为 2～９mA（不超过 9mA），将切换开关倒向接标准电阻 Rn 的一边，读
出直流电压表的市值 Un 和直流电流表的示值 In，用下式计算出热电阻的热值 Rn：

然后立即将切换开关倒向被测校验电阻 Rt 一边，读出直流电压表的 Ut，用下式求出Rt

在同一校验点需反复测量几次，计算出几次测量的 Rt 值（直同一校验点），取其平均值

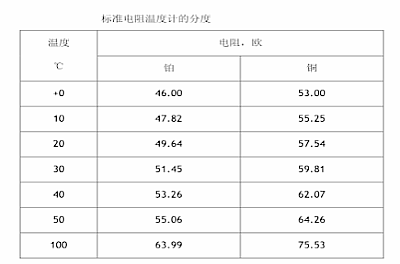

与分度表比较，看其误差是否大于允许误差。如果误差在允许范围内，则认为该校验点的
Rt 值合格。然后将热电阻放进冰点槽，重复以上步骤，检验热电阻是否合格。
三、实验装置：

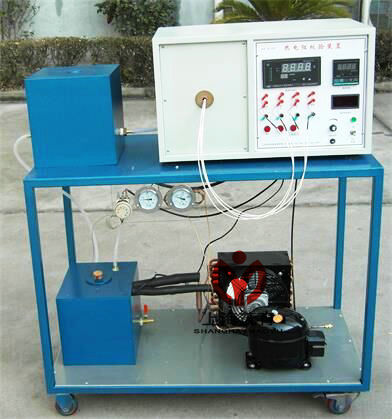

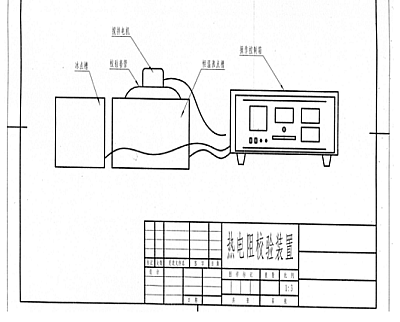

实验装置如附图所示，分别由冰点槽，水沸点槽中及电测仪表箱构成。在冰点槽 中放
入蒸馏水或去离子水冻成的冰，纯水应刨成细碎似雪花状，并与纯水充分混合。用一支直径
合适的管插入，按着顶部提起，若能形成插孔，且取出的管中的冰柱能直立在平面上，说明
冰水混合物已成为浓度合适的可塑状。在插孔中插入试管，为防止空气对流，可用胶塞将管
口封住。为了改善传热性能，可在试管内装变压器油或水银。由水沸点槽产生水沸点温度，
校验时在恒温水沸点槽上盖的六个校验套管内分别放置标准的电阻温度计和待校的电阻温
度计，搅拌电机可以使恒温水沸点槽中的水温均匀；调温装置可以控制水温恒定。电测仪表
箱的面板上设有温度测量表，用来检测并控制冰点槽和沸点槽的温度。数显表用于在冰点时
和沸点时分别标准热电阻的电压降和待校热电阻的电压降，然后进行计算校验。
四、实验步骤与方法：
1、将恒温水沸点槽中加水至其容积的 2/3 左右。
2、接通电源，控制亦设置在所需校验的温度值（如 100℃）。
3、调整调温电压在 80V~100V 左右，开启搅拌电机。
4、将校验温度计放入校验套管中，并在套管中注入机油，以利于温度的传导。
5、在温度达到设定值时，被测热电阻温度计的示值趋于稳定在半小时不再有温度上升
或下降趋势后，读取数据 3~5 次的平均值作为记录数据。
6、使校验热电阻冷却，然后将其放入冰点槽的试管中，按动温度检测按钮观察冰点槽
温度，在冰点槽的温度无波动时，读取数据 3~5 次的平均值作为记录数据。
注意：1.如恒温水沸点槽中水温波动较大时，应适当调整调温电压；来减少波动。
      2.控温值不能作为标准值参与温度的校验。

---
