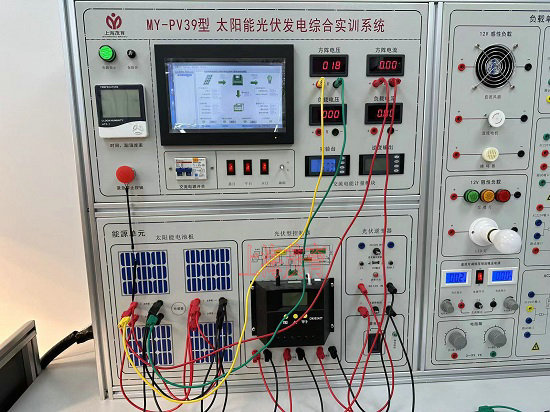

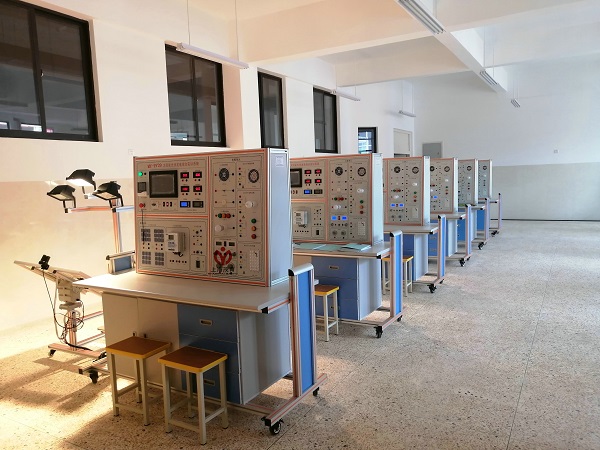

太阳能光伏发电综合实训系统使用说明

一、太阳能发电教学实训系统-概述：
本产品是集光伏、光电、负载实验于一体的太阳能发电教学实训系统。除可完成常规光伏、光电转换的相关实验外，即可对阻性、感性负载进行实验及教学演示。可以帮助学生，进一步理解太阳能发电系统的原理学习和工程实际应用技能。
1、产品特点：
◆ 系统实验平台采用直观的数字表和带触摸功能工控一体机，让使用者操作起来更方便、直观。
◆ 系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
◆ 系统逆变电源，采用专用IGBT模块（IPM）组装。具有高稳定、高功率因数输出。
◆ 系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。
◆ 随系统附带17英寸宽屏液晶电视机，在实验过程中提升实验乐趣。

2、主要设备技术参数：

光伏发电
参数	额定输入功率	Pmax 300W
	额定输出功率	Pwv=260W
	光伏组件输出功率	Pwv=4*10W（系统标配光伏组件）
	额定输出电压	12VDC   220VAC
	额定充电电流	12VDC/2.2A
	过充保护电压	DC16.2±0.5V
操作实验台
参数	实训台	长1.20m*宽0.65m*高1.75m
	仪表组	输入电源220VAC  AC/DC9V
	逆变电源	输入电压10.8～16VDC；输出电压0～220VAC；输出功率300W；
	太阳能控制器	输入电压12VDC； 输出功率300W；实验模式：光控＋时控
	直流负载	感性：风扇、电机、蜂鸣器；  阻性：交通灯、3W LED灯
	交流负载	感性：风扇；  阻性：交通灯、3W LED灯、LED路灯
	电阻箱	10Ω～99KΩ
	USB输出接口	5V 1A

3、储存及工作环境：
◆ 远离阳光直射（操作台避免用于户外）。
◆ 远离周围无任何腐蚀物质、油雾、盐水、淋雨和潮湿。
◆ 远离空气中的尘埃或金属粉末。
◆ 远离机械冲击、剧烈震动。
◆ 远离电磁噪声（如：电焊机、大功率设备）。
◆ 远离放射性材料、易燃物品。
◆ 正常工作时的温度范围：－10℃～40℃。
 二、在通电之前，确认实验台各电源开关为“关”位置时，按以下步骤操作
1） 打开实训台交流总开关，各仪表显示“000”电能计量模块显示实验台电压、电流、功率、用电时间，KWh等用电量信息；
2） 根据实验内容，准备相应长度实验跳线，与各实验模块连接；
★ 控制器：蓄电池、太阳能电池板、负载
★ 连接相应的测量仪表，如方阵电压、方阵电流、负载电压、负载电流
★ 连接与实验内容有关的直流负载，直流感性负载、直流阻性负载、电阻箱
★ 连接与实验内容有关的交流负载，交流感性负载、交流阻性负载、LED灯负载
注：交流实验时，系统前端需将DC-AC光伏逆变器接入，否则无法进行交流实验。
★ 实验时如需连接电视机，只需将电视机与设备逆变系统连接即可
3） 实验过程中如需进行参数监控或保存，需先将一体机系统打开，系统启动后，将自动运行监控程序，运行后自动与系统模块之间进行通讯；
4） 进行自动跟踪实验时，待系统运行稳定后，通过实验台面板的“晨日”“午日”“夕日”开关，来切换模拟太阳灯光照位置，每切换一次，跟踪系统会自动跟踪至相关位置，完成跟踪实验；
5） 系统自带的0～30V/0～2A稳压电源系统，可配合控制系统完成过充电（过压）、过放电（欠压）、及恢复实验，直接负载实验和对蓄电池的补充电实验；
  ★ 对蓄电池进行补充电时，需要简单对稳压电源进行调整设置，具体如下：
   ①打开稳压电源开关，调整输入电压至13V±0.2V；
   ②用实验跳线短路稳压电源输出端正负极，调整电流旋钮，使电流显示0.5～0.6A断开跳线；
   ③将稳压电源输出端与蓄电池输出端相连（注意正负极）；
   ④持续充电约5到8小时，或至到稳压电源电流显示为“0A”即表示充满，也可按下系统面板自带的“测试按钮”进行电压测试，至充电结束。
关机顺序：按照先直流，后交流的顺序只需关掉综合操作控制台开关即可！
4、系统故障处理
◆ 紧急关机顺序： 交流总开关
◆ 故障处理

故障现象	检查内容	处理方法
太阳能电池电压正常，无法对蓄电池充电	查看线路转换开关位置是否正确，光线是否足够强	重新调整开关，调整模拟光线至最佳状态，或等光线好转时再试
离网电源无法开机	电源转换开关位置是否正确	确认正确无误后重新再试
离网电源开机无输出	蓄电池电压是否过低	对蓄电池进行电能补充
并网电源无法并网	太阳能电压、光照强是否过低	重新调整后再试

5、注意事项
◆ 系统在工作6～12个月时,应定期检查所有接线端是否松动,接头是否氧化并擦拭机内尘土。
◆ 系统在工作时会产生一定的热量,安装时一定要安装在通风较好的地方。
◆ 非专业人员,严禁打开柜体进行检查和维护。
四 、系统工作原理
 1、系统工作原理方框图

---
