平面磨床面板器件布局图及电路实训单元故障现象

用途与特点：

平面磨床采用砂轮周边进行磨削，工作台纵向运动，魔头横向进给采用液压驱动，垂直进给采用快速升降，工作台快速运动采用缓冲装置，无撞击现像，结构先进。

一、平面磨床实训台的技术指标

1、基本技术指标

1) 使用电源：三相五线式电源

2) 空载功耗≤250W，额定输出电流≤1A

2、使用条件

1) 温度：-10℃～+40℃

2) 相对湿度：不大于 90%

3) 三相电源：380V±10%，频率 50Hz±5%

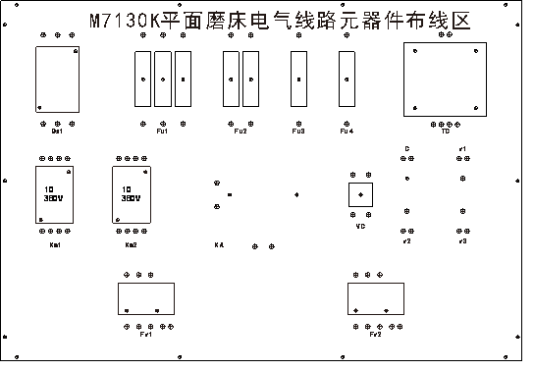

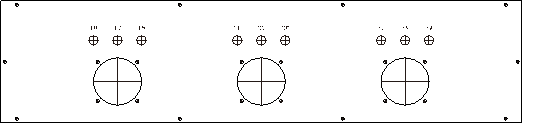

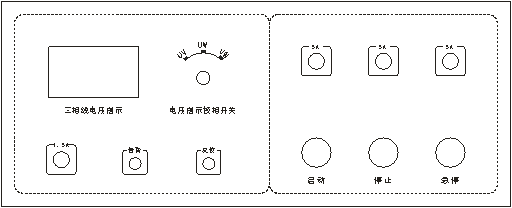

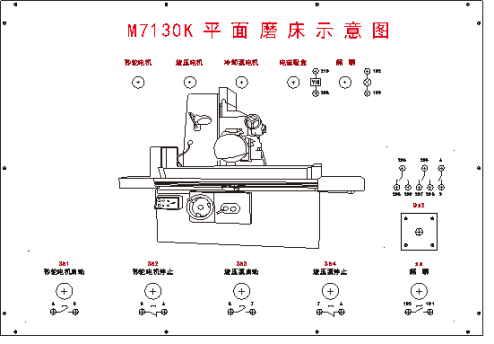

二、平面磨床面板器件布局图

三、平面磨床电气技能培训考核实验装置电路实训单元故障现象

1)砂轮电机及冷却泵电机、液压泵电机均缺一相。

2) 砂轮电动机缺一相。

3) 冷却泵电机缺一相。

4) 液压泵电机缺一相。

5)照明及控制变压器没电，照明灯不亮，控制回路失效。

6)砂轮控制及液压泵保护控制回路失效。

7) 砂轮控制及液压泵保护控制回路失效。。

8)砂轮机不能连续运转。

9)砂轮机及冷却泵电机不运转。

10)液压泵电机不能连续运转。

11)液压泵电机不能工作。

12)控制变压器没有电照明及电磁吸盘不能正常工作。

13)电磁吸盘不能工作。

14)照明灯不亮。

15)电磁吸盘不能工作。

16)电磁吸盘线圈开路，不能工作。
