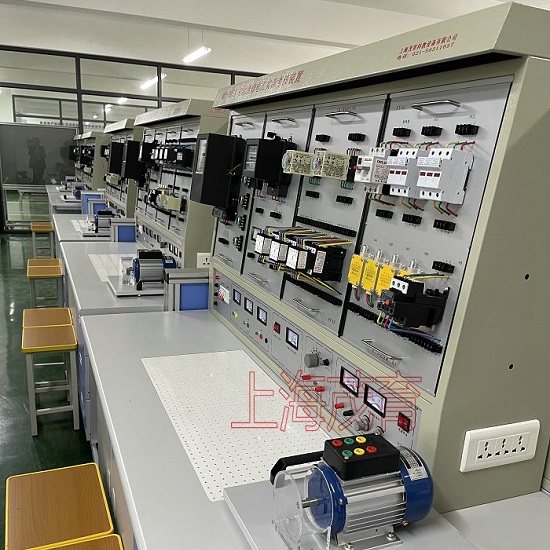

电工电子实训台数字式万用表

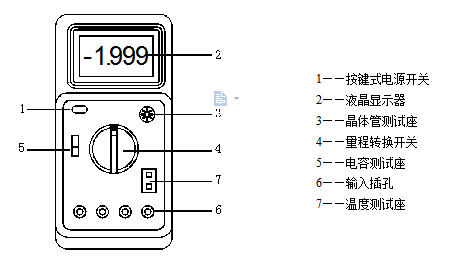

（一）数字式万用表使用方法
操作时首先将ON-OFF开关置于ON位置。检查9V电池，如果电压不足，需更换电池。
1、直流电压（DCV）测量   将量程转换开关置于DCV范围，并选择量程，其量程分为五档：200mV、2V、20V、200V、1000V。测量时，将黑表笔插入COM插孔，红表笔插入V/Ω插孔，测量时若显示器上显示“1”表示过量程，应重新选择量程。
2、交流电压（ACV）测量   将量程转换开关置于ACV范围，并选择量程，其量程分为五档：200mV、2V、20V、200V、700V。测量时，将黑表笔插入COM插孔，红表笔插入V/Ω插孔，测量时不允许超过额定值，以免损坏内部电路。显示值为交流电压的有效值。
3、直流电流（DCA）测量   将量程转换开关转到DCA位置，并选择量程，其量程分为四档：2mA、20mA、200mA、20A。测量时，将黑表笔插入COM插孔，当测量最大值为200mV时，红表笔插入mA插孔；当测量最大值为20A时，红表笔插入A插孔。注意：测量电流时，应将万用表串入被测电路。
4、交流电流（ACA）测量   将量程转换开关转到ACA位置，选择量程，其量程分为四档：2mA、20mA、200mA、20A。测量时，将测试表笔串入被测电路，黑表笔插入COM插孔，当测量最大值为200mA时，红表笔插入mA插孔；当测量最大值为20A时，红表笔插入A插孔。显示值为交流电压的有效值。
5、电阻测量  电阻档量程分为七档：200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ、
200MΩ。测量时，将量程转换开关置于Ω量程，将黑表笔插入COM插孔，红表笔插入
V/Ω插孔。注意：在电路中测量电阻时，应切断电源。
6、电容测量  电容档量程分为五档：2000pF、20nF、200nF、2μF、20μF。 测量时，将量程转换开关置于CAP处，将被测电容插入电容插座中，注意：不能利用表笔测量。测量容量较大的电容时，稳定读数需要一定的时间。
7、二极管测试及带蜂鸣器的连续性测试   测试二极管时，只需将量程转换开关转换到二极管的测试端，显示器显示二极管的正向压降近似值。
8、晶体管h_FE的测试   将量程转换开关置于h_FE量程，确定NPN或PNP，将E、B、C分别插入相应插孔。
9、音频频率测量   音频频率测量分为两档：2kHz、20kHz。测量时，将量程转换开关置于kHz量程，黑表笔插入COM插孔，红表笔插入V/Ω/ƒ插孔，将测试笔连接到频率源上，直接在显示器上读取频率值。
10、温度测试   温度测试分为三档：-20～０℃、0～400℃、400～1000℃。测试时，将热电偶传感器的冷端插入温度测试座中，热电偶的工作端置于待测物上面或内部，可直接从显示器上读取温度值。
（二）数字式万用表使用注意事项
1、测量电流时应将表笔串接在被测电路中，测量电压时应将表笔并接在被测电路中。
2、不能测量高于1000V的直流电压和高于700V的交流电压。
3、测量高电压时要注意，避免触电。
4、测量电流时，若显示器显示“1”，表示过量程，量程转换开关应及时置于更高量程。
5、更换电池或保险管时，应检查确信测试表笔已从电路中断开，以避免电击。
（三）实训练习
1、将直流稳压电源输出电压调至1V、3V、10V、15V、30V，用指针式万用表、数字式万用表分别进行测量，将测量结果记入表1-1中。
表1-1  直流电压测量结果记录表

输出电压 V	指针式万用表测量		数字式万用表测量
	量  程	指 示 值	量  程	指 示 值
1
3
10
15
30

2、分别用指针式万用表、数字式万用表测量阻值为5.1Ω、100Ω、1KΩ、8.2K、10KΩ、47KΩ的实际值，注意选择量程，将测量结果记入表1-2中。
表1-2  电阻测量结果记录表

电阻值	指针式万用表测量		数字式万用表测量
	档  位	指 示 值	档  位	指 示 值
5.1Ω
100Ω
1KΩ
8.2K
10KΩ
47KΩ

---
