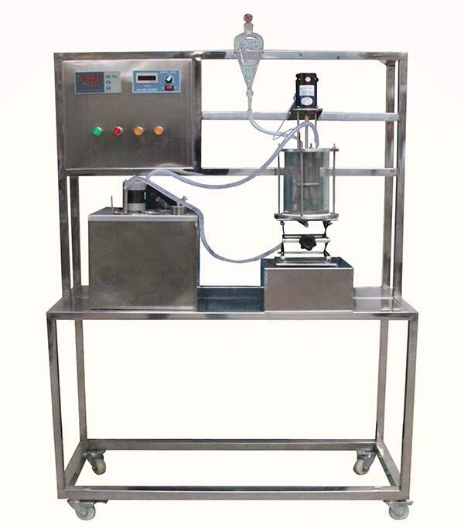

液液传质系数测定实验装置,液液传质实验装置

    化工原理实验装置有实践性很强的技术基础课，也是化工类各专业一门主干课程，属于工程学科范围，它应用自然科学的基本原理来分析和处理化工生产中的物理过程。而化工原理实验同理论课教学一样是整个化工原理教学中的一个重要环节，两者相辅相成，在培养化工类及其相关专业人才中起着举足轻重的作用。化工实验装置主要工作是承担全校相关专业的《化工原理》、《化工基础》、《流体流动与传热》、《传质与分离过程》等课程的理论教学、实验教学及课程设计指导。

技术指标	说             明
装置功能	1、了解实验设备的结构和特点，掌握用刘易斯池测定液液传质系数的方法。 2、 学习流动状况、物系性质对液液传质的影响。 3、测定 Co、Cw 对 t 的关系曲线图。 4、计算传质系数 Kw、Ko。 5、讨论搅拌速度与传质系数的关系。
主要配置	玻璃留易斯池、转速表、直流电动机、恒温水浴、分液漏斗、升降台、搅拌装置、温控仪表、不锈钢框架及仪表柜。
公用设施	电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 实验物料：水--醋酸--醋酸乙酯
技术参数	1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。 2、玻璃刘易斯池容积：900ml，玻璃留易斯池内径×高度：0.1×0.12m； 聚四氟乙烯界面环，孔径 3.8cm2。  3、搅拌装置：转速0～500转/分,。  4、恒温水浴：0--100℃，控温精度 0.5℃；温度计：Pt100。  5、实验框架及仪表柜为304不锈钢，装置结构紧凑，外形美观，流程简单，操作方便。  6、正泰电器：接触器、开关、漏电保护空气开关。 7、管路、管件及阀门均为304不锈钢。 8、外形尺寸：1000×500×1700mm （长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪	调速器
	温度	PT100铂电阻	数字温度仪表	无

---
