MYJXCX-02《典型零件》实测绘图训练装置

一、《典型零件》实测绘图训练装置-产品特点
《典型零件》实测绘图训练装置由≥24件典型机械零件组成，用于机械制图课程的实体测绘与绘图训练，帮助学生掌握轴类、盘类、叉架类等典型零件的视图表达、尺寸标注及技术要求等核心技能，包含光轴、铜套、垫片、齿轮、法兰、轴承座等典型机械零件≥24件。
1、材质：优质金属（钢材、铜合金、铝合金等），表面经精密加工，保证尺寸精度与结构代表性。

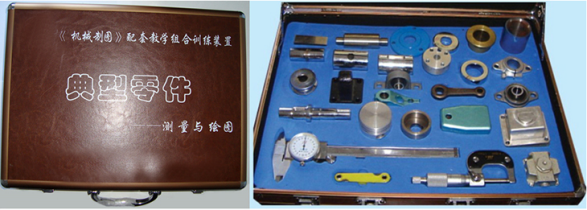

2、收纳方式：配套蓝色硬质收纳盒，内置定位槽，便于分类存放与携带，便于课堂搬运与实验室存放。
3、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
4、典型性强：覆盖机械设计中常见的轴类、盘类、叉架类等典型零件，满足课程教学大纲要求。
5、结构完整：包含孔、槽、螺纹、倒角等典型结构，便于学生练习复杂视图表达。
二、产品参数：
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。

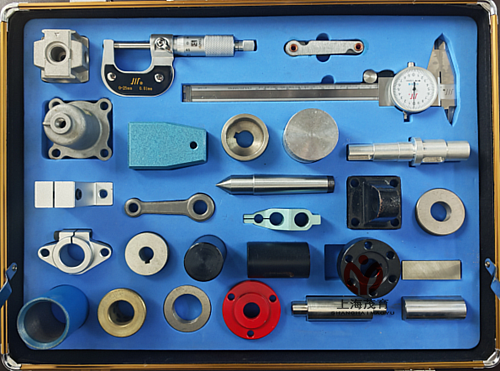

3、典型零件（≥24件/套）
（1）一视图零件：光轴、铜套、垫片等；
（2）二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架；
（3）三视图零件：底座、低速轴、轴承座等；
（4）多视图零件：活塞、阀体等。
4、测量工具：游标卡尺、外径千分尺、圆弧样板。
5、信息化教学资源
（1）配套教材（含数字化教材）；
（2）PPT课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
三、训练内容
训练一：一视图零件综合训练；
训练二：二视图零件综合训练；
训练三：三视图零件综合训练；
训练四：多视图零件综合训练。
四、训练模式
1、看图找物训练；
2、典型零件测绘训练；
3、典型零件工程绘图训练；
4、三维建模训练。

---
