电机与拖动实验实训报告
2024-03-21
电机与拖动实验实训报告
一、
电机与拖动实验实训报告
-
实训目的
1、学习
电机
实验的基本要求与安全操作注意事项。
2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。
3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。
二、实训注意事项
1、直流他励电动机起动时,须将励磁回路串联的电阻R f1调至最小,先接通励磁电源,
使励磁电流最大,同时必须将电枢串联起动电阻R 1调至最大,然后方可接通电枢电源。使
电动机
正常起动。起动后,将起动电阻R 1调至零,使电机正常工作。
2、直流他励电动机停机时,必须先切断电枢电源,然后断开励磁电源。同时必须将电枢串联的起动电阻R 1调回到最大值,励磁回路串联的电阻R f1调回到最小值。给下次起动作好准备。
3、测量前注意仪表的量程、极性及其接法,是否符合要求。
4、若要测量电动机的转矩T 2 ,必须将校正直流测功机MG 的励磁电流调整到校正值:100mA ,以便从校正曲线中查出电动机M 的输出转矩。

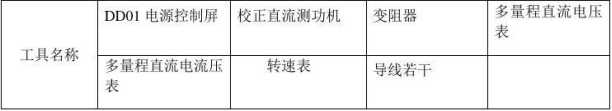

三、工具准备
四、实训操作
1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法,讲解电机实验的基本要求,安全操作和注意事项。
2、用伏安法测电枢的直流电阻
图2-1 测电枢绕组直流电阻接线图
3、直流仪表、转速表和变阻器的选择 直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择,变阻器根据实验要求来选用,并按电流的大小选择串联、并联或串并联的接法。
(1)电压量程的选择
如测量电动机两端为220V 的直流电压,选用直流电压表为1000V 量程档。
(2)电流量程的选择
因为直流并励电动机的额定电流为1.2A ,测量电枢电流的电表A 3可选用直流安培表的5A 量程档;额定励磁电流小于0.16A ,选用直流毫安表的200mA 量程档。
(3)电机额定转速为1600r/min ,转速表选用1800r/min 量程档。
(4)变阻器的选择
变阻器选用的原则是根据实验中所需的阻值和流过变阻器最大的电流来确定,电枢回路R1可选用D44挂件的1.3A 的90Ω与90Ω串联电阻,磁场回路R f1可选用D44挂件的0.41A 的900Ω与900Ω串联电阻。
4、直流他励电动机的起动准备
(1)按图2-2实验线路进行接线;
(2)检查启动器和各调节电阻器的手柄位置;
5、他励直流电动机起动步骤
合上电源开关,然后转动启动器手柄,逐步减小启动电阻,使电动机启动,并观察启动过程。

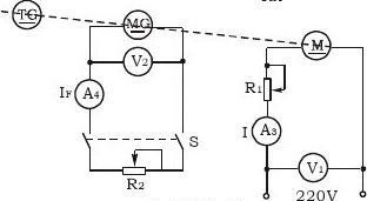

图2-2 直流他励电动机接线图
五、问题分析
1.画出直流他励电动机电枢串电阻起动的接线图。说明电动机起动时,起动电阻R1和磁场调节电阻R f1应调到什么位置?为什么?
答:
2.在电动机轻载及额定负载时,增大电枢回路的调节电阻,电机的转速如何变化?增大励磁回路的调节电阻,转速又如何变化?
答:
3.用什么方法可以改变直流电动机的转向?
答:
4.在他励直流电动机启动时,为什么要先加励磁电源后加电枢电源?
答:
5.为什么要求直流他励电动机磁场回路的接线要牢固?起动时电枢回路必须串联起动变阻器?
答:
