电工电子实验技能正确使用的认识
2023-03-09
电工电子实验技能正确使用的认识
电工电子
实验技能正确使用的认识:
先看等电路图:首先认识 每一个元件符号,了解每一元件的电气性能、作用。
其次 根据电路的功能划分成不同的单元电路,比如:信号输入、电压调整、整流滤波、文雅部分、中频放大、功率输出、过流保护、阻抗变换、带同滤波、正弦震荡……,
第三 分析某一个元件在电路中起到的具体作用,了解元件参数变化对电路性能的影响。
大的方面可以总结如上三个步骤。
整个的学习分 基础、 专业基础、专业、 方向选择 等几个阶段。
基础要学
电工
电路,掌握基本的电路原理和定律,掌握电工元器件的电路特性。这里说的电工的平时说的 电工 工作不是一回事。有关交流电路以及电容电感等器件特性。 专业基础 就是指 半导体器件 组成的电路的学习,大多分 模拟电路、数字电路。这些学习的是单元电路,在各种电路设计中都会使用到模拟信号的处理,也会用到逻辑运算 也就是数字电路的部分。
专业一些的课程:高频电路,单片机原理应用,CPLD/FPGA,……,如果是想设计复杂得空时和信号的处理,还有《信号与系统》,还应掌握编程。
集成电路设计 是一个专业方向,如果是使用某些集成电路开发设计机产品,只要有基础,参考集成电路的使用手册就可以了,集成电路的提供商都会给出典型应用电路。
电路板的问题,使用工具软件,比如:Protel ,就是一项操作。 除非是高频电路,设计线路的时候需要仿真测试,电磁兼容的测试等。一般的线路板设计都很容易掌握。
慢慢学习就会有新闻提出来的,比如:干扰、电源、散热、噪音、功耗、可靠性、稳定度、……很多的。

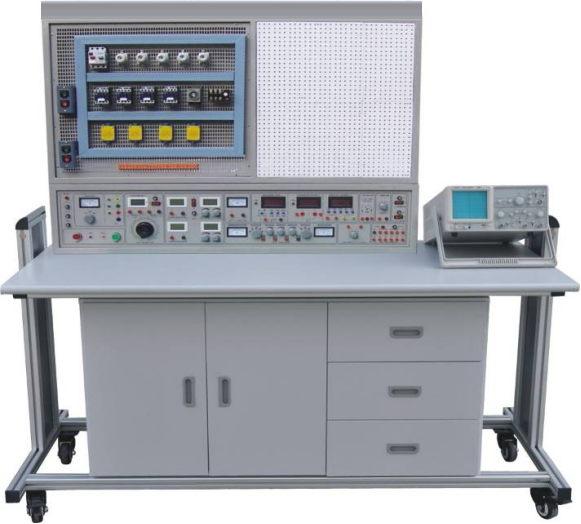

MY-103B 立式
电工电子
实验与电工电子技能综合实训考核装置即能完成“电工学”“电工原理”“电子技术”等课程实验,又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”“电子技能训练”等课目的实训,还可扩展PLC可编程控制、变频技术等课程实验实训。实验部分在九孔万能通用实验板上完成,可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等实验项目。电工实训考核部分在网孔板上完成,接近工业现场,动手能力强,实训方法灵活,能完成“工具及仪表的使用”“电工基本技能训练”,“电动机的安装维护与故障处理”,“电动机基本控制线路的安装、调试与维修”,“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。电子技能实训改革传统实验室实训教学模式,通过基本操作技能和三十几类实用新型电路的制作、调试,使学生掌握电子产品的工作调试、掌握焊接和电路组装工艺技能。装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。
二、
立式
电工电子
实验与电工、电子技能综合实训考核装置
特点
1、即能完成电工、电子实验又能进行电工、电子实训考核,大大节省实验用房,节省管理人员。
2、实验部分元件盒体透明,直观性好,盒盖与盒体采用较科学的压卡式结构,维修拆装方便。元件盒在九孔万能实验板上任意插接成实验电路,方法灵活,使学生所学知识灵活运用、快速掌握。
3、实训部分在网孔板上完成,操作方便、灵活,更换便捷,接近工业现场,易扩展实训功能或开展新实训项目。
4、实验实训项目丰富,装置功能齐全。
5、设有电压型电流型漏电保护器,并有单片机自动全程监控装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设备和操作者安全。
6、参考标准为一室12台学生台,1台教师台,用户可根据学生人数酌情增减,教师台即能演示又能分别控制学生台的工作电源。
技术性能
:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1KVA
4、重量:200Kg
功能构成
:
1、电源及参数:
1.1输入电源:三相四线电源,输入时信号灯亮
1.2电源输出:总电源开启后,按下启动按钮,三相四线交流电源输出,有450V交流电压表指示输出电压。有0/1开关单独控制三相电源的输出。
1.3可调交直流电源:0~240V连续可调交流电源输出,有表指示。输出最大电流2A,同时有0-250V直流电源输出(配备一台0.5KVA单相调压器)
1.4双路恒流稳压电源:具有过载及短路保护功能,二路输出电压都为0-30V,内置式继电器自动换档,多圈电位器连续调节,使用方便。输出最大电流为2A,具有电流值预设功能。电压稳定度<10
-2
,负载稳定度<10
-2
,纹波电压<5mv。
1.5直流稳压电源:固定+5V,电流0.5A。
1.6低压交流电源:输出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V电源,最大电流1.5A。
2、安全保护:设有电压型和电流型漏电保护器,并有单片机自动控制全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮后方可再次启动电源,确保操作者和设备安全。
3、函数信号发生器(正弦波、三角波、矩形波)
3.1频率范围:5Hz到550KHz分五个频段。
3.2 频率指示:由Hz表直接读出。
3.3电压输出范围:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz
三级衰减:0db,20db,40db,具有连续细调
矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,幅度连续可调
三角波:5Hz-250KHz>1V
4、单次脉冲源:每拨一次钮子开关可输出一对正负脉冲。
5、计数脉冲:0.5Hz-300KHz,频率连续可调。
6、音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。
7、直流数显毫安表一只,采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
8、智能型真有效值交流电流表一只
由单片机主控测试电路构成全数显和全测程交流电流表一只,通过键控、数显窗口实现人机对话功能控制模式。能对交流信号(20-20KHz)进行真有效值测量,测量范围0~5A,量程自动判断、自动切换,精度0.5级,四位数码显示。同时能对数据进行存储、查询、修改(共15组,掉电保存)。
9、智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储15组测量数据,供随时查阅。
