定制热管换热器实验台
2024-08-09

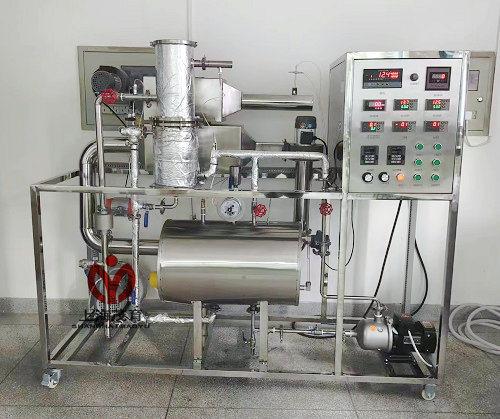

定制热管换热器实验台
一、
定制热管换热器实验台
-实验要求
1、气-液、液一液,气一气三种换热器,一个装置实现 3种换热模式,3种换热模式组合在一起,能独立操作。
二、技术参数
1、输入电源:单相AC220V±10% 50Hz,功率2.0KW。
2、低噪音轴流风机,功率:120W,流量:300 m
3
/h。
3、毕托管流量计配风压传感器测流速:量程0-500pa。
4、冷、热端测速段风管直径Φ89mm;翅片式(铝轧片管)热管换热器,尺寸 Φ20×420mm ,材质紫铜管。
5、玻璃热管换热器,尺寸:Φ16×400mm;热水加热器,功率500W。
6、低噪音循环水泵参数: 流量:20L/min ,扬程:12m,功率:100W。
7、不锈钢水箱,容积80L。
8、液体流量计,范围10-100L/h。
9、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。
10、万能输入8点巡检仪检测显示温度、流速。
11、外形尺寸:1600×550×1600mm,外形为不锈钢可移动支架,带双刹车轮。
