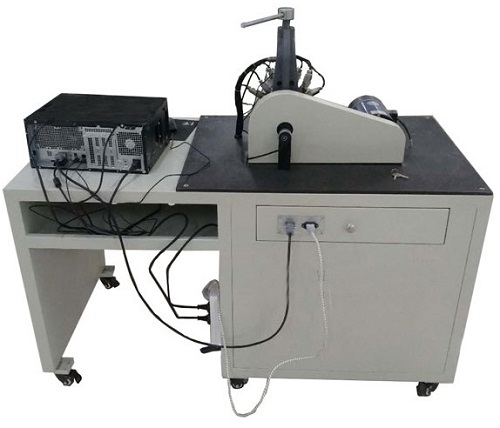

液体动压滑动轴承实训台,液体动压滑动轴承实训装置
2022-06-26 10:05
一、液体动压滑动轴承实训台,液体动压滑动轴承实训装置,液体动压滑动轴承实训设备主要技术参数：
1、实验轴瓦： 内径d=60mm 长度 L=110mm
2、加载范围： 0-1000N（100㎏）
3、摩擦力传感器量程： 50N（5㎏）
4、压力传感器量程： 0-0.6Mpa
5、加载传感器量程： 2000N（200㎏）
6、主轴调速范围： 2-400rpm、测速精度：±1转/分。
7、直流电机功率： 500W
8、外形尺寸： 650×450×460mm
9、重 量： 52㎏
二、液体动压滑动轴承实训台,液体动压滑动轴承实训装置,液体动压滑动轴承实训设备基本配置：
1、调速电动机1个；
2、管路压力传感器8个，载荷传感器1个，测力传感器1个，光电位移传感器1套。
3、弹性加载装置、测试数据装置一套，测试软件一套，
多媒体软件光盘一个，随机工具一套，使用说明书及指导书1套。
三、液体动压滑动轴承实训台,液体动压滑动轴承实训装置,液体动压滑动轴承实训设备实验内容：
1、观察滑动轴承的结构，测量其径向油膜压力分布和轴向油膜压力分布；
2、测定其摩擦特征曲线，特别低转速能进行演示，能观察并计算油膜厚度。
四、液体动压滑动轴承实训台,液体动压滑动轴承实训装置,液体动压滑动轴承实训设备性能特点：
1、可进行全自动检测；
2、对性能参数变化曲线进行自动绘制；
3、有压力油膜分布曲线的虚拟仿真；
4、摩擦状态的观察；
5、径、轴向油膜压力分布和摩擦特征曲线的实测；
6、采用弹性加载系统，能有效减小主轴轴颈的变形；
7、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；
8、采用平衡套的平衡系统，保证了轴瓦的平衡，调整方便快捷，提高了检测精度。
五、液体动压滑动轴承实训台,液体动压滑动轴承实训装置,液体动压滑动轴承实训设备检测控制系统及教学分析软件内容和特点：
1、检测控制系统以AVR系列单片机组为核心，配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯，以及电机控制等功能，该系统利用串口实现数据采集箱和电脑之间的信息通讯；
2、该实验台教学分析软件以AVR为开发平台，包括实验内容介绍、实验录像、参数可视化分析、实验结果分析等内容；
3、可以实时显示运动参数的实时变化曲线；
4、实验结果可以以文本形式保存，并可在网络上发送，便于网络化实验，使教师可在网上批改作业；
六、液体动压滑动轴承实训台,液体动压滑动轴承实训装置,液体动压滑动轴承实训设备造型及表面处理：
1、大气美观、实物感强、加工精细
2、金属外露件镀铬、其他表面防锈处理加喷塑
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
