零件尺寸误差测量组合实训装置,零件尺寸误差测量组合实训设备
2026-03-31 17:37

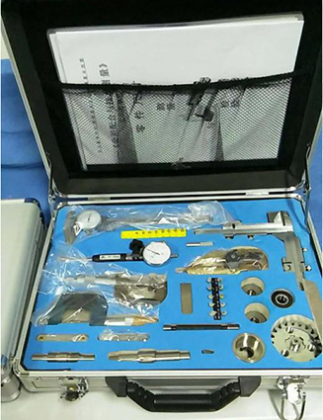

零件尺寸测量与检验实训装置集成了多种精密测量工具与典型机械零件，可系统培养学生的零件尺寸测量、公差检验与数据处理能力。装置结构紧凑、工具齐全，便于课堂实训与实验室教学，能有效衔接理论知识与工程实践。
1、材质：优质合金钢材，表面防锈处理，45 号钢或轴承钢，经淬火与精密加工。
2、收纳方式：内衬成型收纳盒，工具与零件定位存放，防碰撞、防丢失，手提式设计，方便搬运与课堂流转。
3、适用场景：职业院校、应用型本科《公差配合与技术测量》《机械制造基础》等课程的理实一体化教学，机械类专业实训中心、技能竞赛训练基地，企业岗前培训与技能等级考核等。
4、全场景覆盖：覆盖长度尺寸、内外径、螺纹、齿轮、花键等典型机械零件的测量与检验，支持从基础量具使用到综合公差分析的全流程训练，适配课堂演示、分组实训、 自主练习等多种教学组织形式。
二、产品参数：
1、外形尺寸： ≥40×30×8cm（装置整体尺寸，含收纳盒）。
2、重量： ≥3(kg)。
3、精密检验零件:测量块、测量轴、测量轴套、测量轴承、测量花键、测量平键、测量螺纹轴、测量齿轮（7 级各一件）。
4、精密测量工具：
（1）带表游标卡尺（0-150/0.02 成量）；
（2）外径千分尺（0-25/0.01 成量）；
（3）内径百分表（10－18/0.01 成量）；
（4）螺纹千分尺（0－25/0.01 哈量）；
（5）公法线千分尺（0－25/0.01 哈量）；
（6）齿厚卡尺（1－26/0.02 上量）；
（7）螺纹环规（M10－6H 哈量）；
（8）螺纹塞规（M10－6g 哈量）；
（9）螺纹样板（60 ° 、55 ° ) 。
5、信息化教学资源
（1）配套教材（含数字化教材）；
（2）PPT课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
（5）CAD 检测零件图纸；
三、训练项目
实训一 基本尺寸的测量与检验
实训 1-1长度尺寸的测量与检验
实训 1-2 外圆尺寸的测量与检验
实训 1-3 内圆尺寸的测量与检验实训二 配合尺寸的测量与检验
实训 2-1 轴与孔配合尺寸的测量与检验
实训 2-2 滚动轴承配合尺寸的测量与检验实训三 普通螺纹尺寸的测量与检验
实训 3-1螺纹样板测量螺距
实训 3-2外螺纹中径尺寸的测量与检验
实训 3-3螺纹环规和塞规检验内、外螺纹
实训四 键与花键尺寸的测量与检验
实训4-1单键尺寸的测量与检验
实训4-2 花键尺寸的测量与检验
实训五 齿轮尺寸的测量与检验
实训 5-1 齿轮齿厚偏差的测量与检验
实训 5-2 公法线长度偏差的测量与检验
