机械装调技术综合实训考核装置,机械装调技术综合实训考核设备

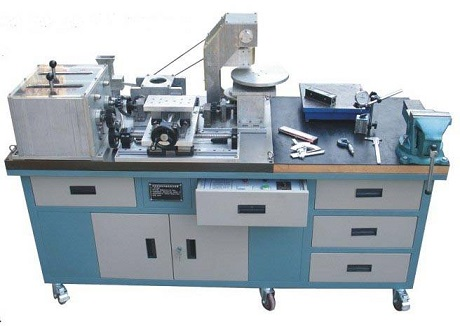

图片仅供参考，具体以实物为准

一、机械装调技术综合实训考核装置,机械装调技术综合实训考核设备,机械装调技术综合实训考核台产品概述：

本装置依据相关国家职业标准及行业标准，结合各学校、院校“数控技术及其应用、机械制造技术、机电设备安装与维修、“机械装配、“模具制造技术、“机电设备安装与维修、机械设备装配与自动控制”等专业的培养目标而研制。以职业实践活动为主线，主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能，通过“做中学”，提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、机械装调技术综合实训考核装置,机械装调技术综合实训考核设备,机械装调技术综合实训考核台技术参数：

1、交流电源：单相 AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1800mm×700mm×825mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、机械装调技术综合实训考核装置,机械装调技术综合实训考核设备,机械装调技术综合实训考核台功能特点：

本装置主要由多种机械模块组成，各个模块可独立训练，也可综合训练。模块包括（动力源、四轴主变速箱、二维工作台、间歇回转工作台、二级变速器、圆锥齿轮离合器、摩擦轮机构、曲柄连杆及凸轮多功能装置等）。涉及各种机械设备装配中的一些比较典型的技能点和知识点。比如：带、链等传动机构的装配与调整、变速箱的装配、轴承的装配与调整（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、圆柱圆锥齿轮的装配与调整、蜗轮蜗杆副的装配、齿条的装配、曲柄连杆及凸轮副的装配与调整、槽轮及摩擦轮的装配、摩擦轮与滚道装配、滚珠丝杆副装配、直线导轨的装配与调整、相关平行度及垂直度的调整与检测等。
四、机械装调技术综合实训考核装置,机械装调技术综合实训考核设备,机械装调技术综合实训考核台实训项目：

一）钳工基本操作技能实训：
划线技能训练；
锉削技能训练；
锯削技能训练；
钻削技能训练；
攻、套螺纹技能训练；
刮削技能训练。
二）四轴主变速箱的装配与调整：
根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
三）减速器的装配与调整：
根据装配图及装配工艺要求，进行链轮、锥齿轮、齿轮、箱体等的装配与调整。
四）间歇回转工作台的装配与调整：
根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、摩擦轮、轴承、支座等的装配与调整。
五）曲柄连杆及凸轮多功能机构的装配与调整：
根据装配图及装配工艺要求，进行曲柄连杆，齿轮齿条，凸轮导杆，平行双曲柄等部件的装配与调整。
六）二维工作台的装配与调整：
根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
七）摩擦轮与滚道的装配与调整：
根据装配图要求，进行滚道、摩擦轮、输出轴、风叶、调节支架、轴承座等的装配与调整。
八）离合器的装配与调整：
根据装配图要求，进行离合器的活动端、固定端、操纵杆、支座等的装配与调整。
九）机械传动的安装与调整：
带传动机构的装配与调整
链传动机构的装配与调整
齿轮传动机构的装配与调整
十）机械系统运行与调整：
根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。

机械装调技术综合实训考核装置,机械装调技术综合实训考核设备
