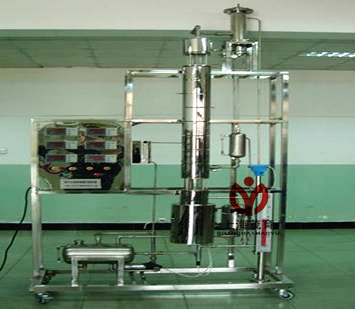

筛板精馏塔实验设备,筛板精馏塔实验设备,筛板精馏塔实验台
2022-07-06 13:46
筛板精馏塔实验设备,筛板精馏塔实验设备,筛板精馏塔实验台能让学员了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。可以测定塔顶、塔釜溶液浓度，可以调节进料量。能让学员学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响..
1、能让学员了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。可以测定塔顶、塔釜溶液浓度，可以调节进料量。
2、能让学员学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。
3、能让学员学会精馏塔性能参数的测量方法，并掌握其影响因素。
4、能测定精馏塔在全回流条件下，稳定操作后的全塔理论板数、总板效率和单板效率 。
5、能测定精馏塔在某一回流比下，稳定操作后的全塔理论塔板数、总板效率和单板效率。 研 究回流比对精馏塔分离效率的影响。
6、改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布
1、精馏塔
2、冷凝器
3、再沸器
4、温控系统
5、加料系统
6、回流系统
7、产品贮槽
8、配料槽及测量仪表
9、回流比控制显示仪
10、液位显示仪
11、电磁阀
12、无纸记录仪
13、电脑工作站
14、工控软件
15、仿真软件
16、数据处理软件
17、不锈钢框架
18、仪表柜。
1、精馏塔：不锈钢筛板塔,开孔率5%、全回流：塔板效率30%--60%、单板效率50%、部分回流：塔板效率40%--80%、单板效率40%、上升蒸汽量：2 l/h。回流比：2-∞、塔顶浓度≥80%，常压操作、塔顶馏出液的组成：90-95%，进料组成：15-35%。
2、不锈钢塔体（筛板）：φ76×1200mm（十），玻璃塔段（视窗）三个：φ80×120mm。
3、冷凝器：φ12×150mm。
4、塔釜内置不锈钢电加热管加热，总加热功率为3000W，分两组，各1500W。功率无极可调。
5、加料系统：料液泵流量：0.4m3/hr,扬程：8m，功率：120W。
6、装置配带和自来水管相连的接口，实验物料：乙醇——水，外配设备：阿贝折光仪、超级恒温器。
7、装置配液位计传感器、LWB电磁阀（220v）、磁力泵、回流比继电器、宇电AI706型6路温度显示仪、电压显示仪两块、回流比控制显示仪和液位显示仪。
8、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便操作方便,操作方便。
9、进料罐：容积约20L，分流罐：容积约6L，出料罐：容积约15L，液位计传感器，LWB电磁阀（220v），磁力泵，Pt100热电阻温度计（十五只）。
10、宇电AI706型6路温度巡检仪（带485接接口）、电压显示仪两块（带485接接口）、回流比控制显示仪（带485接接口）均为宇电品牌。
11、电器：接触器、开关、漏电保护空气开关。
12、塔体、塔板、塔釜、水箱、管路、管件及阀门均采用304不锈钢材质，框架及仪表柜为不锈钢。
13、外形尺寸：1600×560×2750mm，全部用万向脚轮及禁锢脚。
