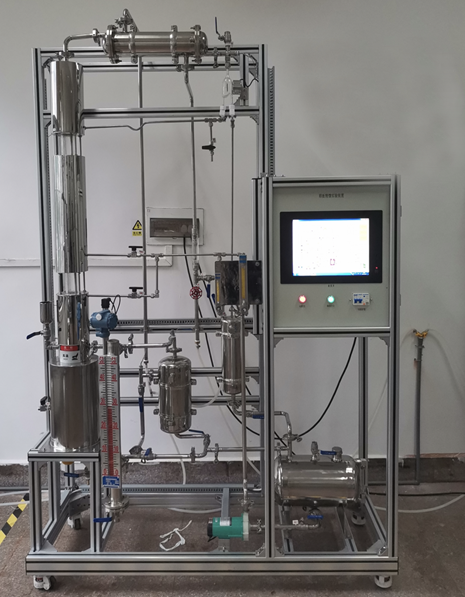

数字型筛板塔精馏实验装置,数字型筛板塔精馏实验设备
2022-07-06 14:02
| 技术指标 | 说 明 |
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、塔主体、冷凝器和储槽均采用304不锈钢制造，每层筛板塔节都用法兰连接均可拆卸，工艺精细，制作精良。 4、进料液与塔釜残液换热，实现废热再利用，体现精馏过程要充分利用热能的工程化概念。 5、手动和自动方式精确控制回流比，可实现全回流和部分回流操作。 6、数字型筛板塔精馏实验装置,数字型筛板塔精馏实验设备,数字型筛板塔精馏实验台采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。 7、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
| 实验目的 |
1、了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。 2、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。 3、学习精馏塔性能参数的测量方法，并掌握其影响因素。 4、学习在全回流和部分回流条件下精馏塔效率的测定方法。 5、数字型筛板塔精馏实验装置,数字型筛板塔精馏实验设备,数字型筛板塔精馏实验台改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布。 |
| 设计参数 |
1、常压操作。 2、精馏塔：不锈钢筛板塔,开孔率6% 3、全回流：塔板效率30%--60%、单板效率50%。 4、部分回流：塔板效率40%--80%、单板效率40%。 5、上升蒸汽量：2 L/h。 6、回流比：4--∞。 7、塔顶浓度≥80% |
| 公用设施 |
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。 电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：乙醇—正丙醇，外配设备：阿贝折光仪、超级恒温器、乙醇—正丙醇（用户自配）。 |
