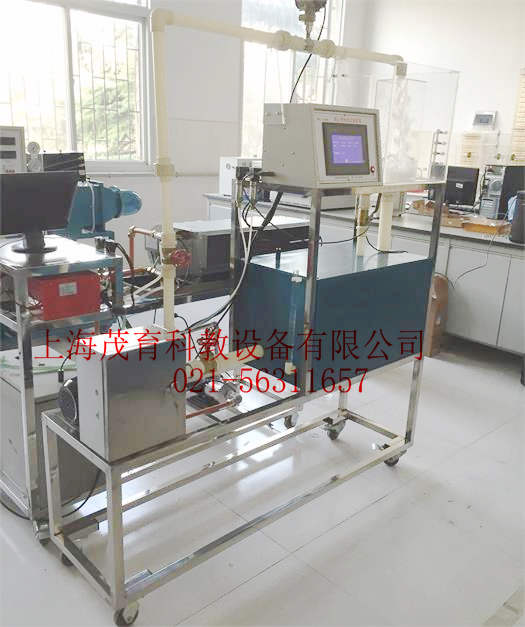

离心泵特性曲线测定实验台,离心泵特性曲线测定实验设备

一、离心泵特性曲线测定实验台,离心泵特性曲线测定实验设备,离心泵特性曲线测定实验装置技术参数：

1、外形尺寸：1450×550×1800mm

2、工作电压：220V 功率：750W

3、离心泵参数：

最大流量：4.5m3/h

最大扬程：11m

泵进口管管径d：32mm

电机额定功率：750W

电机额定转速：2840转/分

4、测温系统：数字信号传感器，精度±0.5℃

5、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。

6、所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化，配有微机数据采集，自动数据分析处理、数据分析处理表格，绘制特性曲线功能的软件。

二、离心泵特性曲线测定实验台,离心泵特性曲线测定实验设备,离心泵特性曲线测定实验装置主要用途：

通过调节不同流量及在不同流量时的功率，测定水头与流量曲线，在此基础绘出效率与流量曲线。

三、离心泵特性曲线测定实验台,离心泵特性曲线测定实验设备,离心泵特性曲线测定实验装置主要配置：

1、实验水泵；

2、流量传感器

3、压力传感器

4、温度传感器18B20

5、回水箱、ABS管路

6、铜阀门

7、控制箱、7寸触摸显示屏

8、不锈钢实验台；
