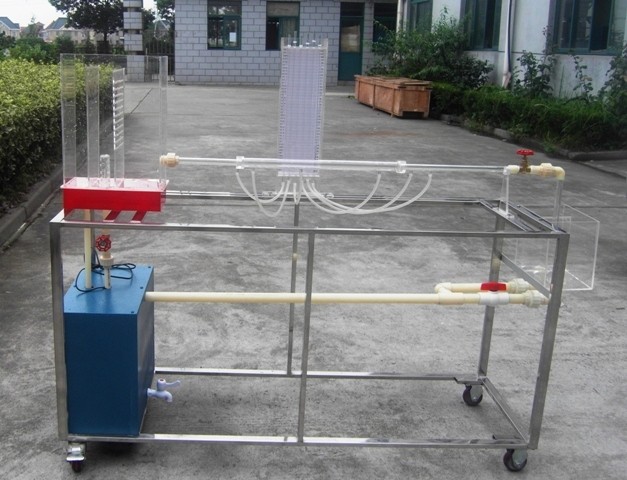

局部阻力系数测定实验装置,局部阻力系数测定实验设备

一、局部阻力系数测定实验装置,局部阻力系数测定实验设备,局部阻力系数测定实验台实验目的：

1、掌握测定管道局部水头损失系数的方法。

2、对圆管突扩突缩局部阻力系数的经验公式实验验证与分析。

3、加深对局部阻力损失机理的理解。

二、局部阻力系数测定实验装置,局部阻力系数测定实验设备,局部阻力系数测定实验台主要配置：

1、有机玻璃恒定水箱

2、局部阻力管

3、测压管

4、水泵

5、蓄水箱

6、计量水箱

7、自循环装置

8、阀门

9、不锈钢框架；

三、局部阻力系数测定实验装置,局部阻力系数测定实验设备,局部阻力系数测定实验台技术参数：

1、实验水箱是有机玻璃精制成，带有稳压溢流口。

2、水泵：功率90W，扬程：8m，额定流量：10L/min。

3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，两点测压点的距离为200mm。

4、蓄水箱是由PVC板制做而成。

5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。

6、测压管：φ8×600mm透明有机玻璃管。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1500×450×1500mm。
