楼宇新能源实训装置,光伏发电系统实训设备,楼宇新能源实训台
2022-07-08 10:52
太阳能电池方阵

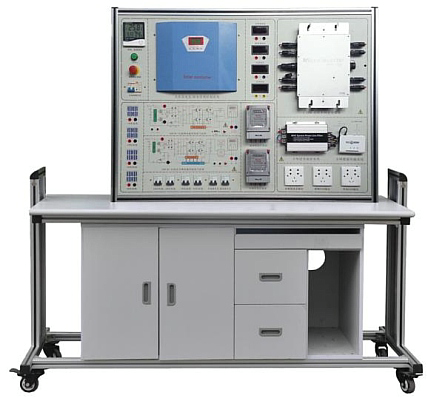

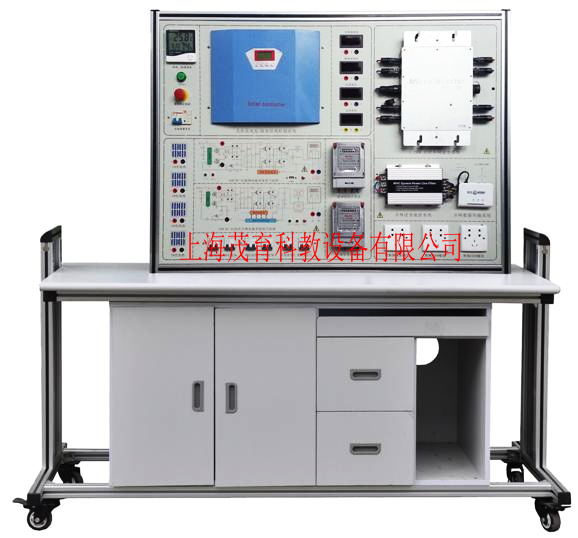

室内实训装置操作平台
一、楼宇新能源实训装置,光伏发电系统实训设备,楼宇新能源实训台产品概述：本实训装置主要是针新能源教学大纲实训教学需求研制，帮助学生理解太阳能光伏发电原理和学习光伏工程应用技能。适用于广大高等院校、高职院校的电气工程及自动化、机电一体化技术、计算机控制技术、电力系统自动化技术、电子信息工程和能源动力及新能源生产企业等领域。
图：光伏发电系统组成图
1）实验台各功能模块完全独立，实验内容丰富，便于组合及扩展；
2）系统可组成独立的离网发电系统或并网发电系统，实验方便灵活；
3）所采用发电设备均和实际工程一样，应用及实用价值极强；
4）采用工业铝型材，实训屏采用工业铝合金型材滑道；
三、楼宇新能源实训装置,光伏发电系统实训设备,楼宇新能源实训台技术指标：
1.多晶硅太阳能电池组
1）峰值功率：250W/块
2）最大功率电压：35VDC
3）最大功率电流：6.12A
4）开路电压：42V
5）短路电流：6.09A
6）组件数量：4块
2.光伏控制器1.2KW （蓄电池充放电管理）
主控芯片采用工业级16位高速MCU，运行速度快，抗干扰能力强，配有独立的人机操作LCD显示屏，各项参数显示可能过嵌入式按键切换，常规参数可以修改。
2）充电功率：1.5KW
3）放电电流：28A
4）蓄电池欠压保护：42VDC
5）蓄电池超压保护：62VDC
6）输出直流电流：25A
3.离网逆变器:
2）纯正弦波输出，带负载能力强，应用范围广；
3）具有完善的保护功能（过负载保护、内部过温保护、输出短路保护、输入欠压保护、输入过压保护等），大大提高产品的可靠性；
4）体积小、重量轻，内部采用CPU集中控制、贴片技术，使得体积非常小、重量轻；
5）散热风机智能控制，采用CPU控制散热风机的工作状态，大大延长风机的使用寿命，并且节约电能、提高工作效率；
6） 工作噪音小，效率高
7）直流输入电压：40～75VDC
8）额定输出功率：1KW
9）输出波形：纯正弦波
10）输出电压：220VAC
11）频率范围：50Hz/60Hz
12）工作效率：90%
13）功率因数：>0.9
14）波形失真率≤5%
15）工作环境：温度-20℃～50℃
16）相对湿度：﹤90﹪（25℃）
17）保护功能：短路、过热、超载保护
18）特殊功能：完善的旁路功能，可以实现市电→光伏或光伏→市电之间的无缝切换，可优选光伏优先或市电优先。
4.电力蓄能单元:
2）蓄电池组容量:12V/100Ah
3）蓄电池数量： 4个 采用4串连接
5.并网逆变器:
1）高频双向并网，单向并网功能
2）高频直接调制，AC半波合成
3）双向并网方式：直接负载消耗，逆向传输AC电流
4）单向并网方式：直接负载消耗，禁止逆向传输AC电流
5）无变压器设计，最大效率可达97.5%，欧洲效率可达96.6%
6）极高的MPP跟踪精度（>99.9%）
7）较宽的直流电压输入范围，兼容各种类型的太阳能组件
8）接线、安装简单，易于操作
9）IP65设计，适合室内外各种环境下的安装
10）可采用无线WiFi或GPRS方式通过移动设备或台式电脑监控发电量信息 （用户可选）
| 直流输入参数 | |
| 最大输入功率[W] | 1500 |
| 最大输入电压[V] | 72 |
| 额定直流电压[V] | 48 |
| MPP电压范围[V] | 25-62 |
| 满载MPP电压范围[V] | 25-70 |
| 启动电压[V] | 22 |
| 关断电压[V] | 75 |
| 最大输入电流[A] | 55 |
| MPP追踪数量 | 4 |
| 直流输入路数 | 4 |
| 交流输出参数 | |
| 最大输出功率[W] | 1500 |
| 额定输出功率[W] | 1200 |
| 额定电网电压[V] | 220/230/240 |
| 额定电网频率[Hz] | 50/60 |
| 最大输出电流[A] | 12.0 |
| 电网电压范围*[V] | 185-276 |
| 电网频率范围*[Hz] | 45-55/55-65 |
| 功率因数 | >0.99 |
| 总电流谐波畸变(THD) | <2% |
| 启动并网功率[W] | 30 |
| 夜间自消耗[W] | <1 |
| 待机损耗[W] | 6 |
| 交流连接类型 | 即插即用端子 |
| 最大效率 | 97.5% |
| 安全与保护 | |
| 直流绝缘阻抗监测 | 有 |
| 直流开关 | 可选 |
| 漏电流监控模块(RCMU) | 内部集成 |
| 电网监控及保护 | 有（孤岛效应） |
| 保护等级 | I (参考 IEC 62103) |
| 过压等级 | 电池板侧 II / 交流侧 III (参考 IEC 62109-1) |
| 参考标准 | |
| 安规标准 | EN 62109, AS/NZS 3100 |
| 电磁兼容标准 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| 并网标准 | VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21 |
| 物理结构 | |
| 尺寸（宽x高x厚）[mm] | 370*305*38 |
| 重量[Kg] | 2.9 |
| 防护等级 | IP 65 (参考 IEC 60529) |
| 散热方式 | 自然冷却 |
| 安装方式 | 壁装悬挂固定 |
| 一般参数 | |
| 工作温度范围 | -40°C 至 +60°C(大于45℃降载) |
| 相对湿度 | 0% 至 98%, 无凝露 |
| 最高海拔 | 2000m |
| 噪音等级 | <0dB |
| 隔离类型 | 无变压器 |
| 数据通讯接口 | 电力线载波 |
高性能自动功率点追踪（MPPT）:
强大的MPPT算法，以优化来自太阳能电池板的功率收集，可精确地捕捉及锁定最大输出功率点，使发电量大幅提高到大于25%以上。
MPPT追踪图
电力输出:（逆向电力传输）:高效的电力逆向传输技术，专利技术之一，逆变器在并网输出模式时电力以反方向电力传输，自动检测电路中的负载并优先进行使用，用不完的电力才向电网逆方向传输供应到其他地方使用，电力传输率可达99.9%。在光伏发电应用系统中使输出效率更高。
并网湝波分量测试图
方阵电压、电流；逆向交流电压、电流、频率、功率；正向交流电压、电流、频率、功率；设备工作温度、电池方阵温度、实验室温度和湿度、实验记时时钟、逆向电量计量、正向电量计量。
各仪表采用实验跳线连接，应用灵活。
1、主要实验实训内容:
实验1.太阳能光伏板能量转换实验实训；
实验2.环境对光伏转换影响实验实训；
实验3.太阳能电池光伏系统直接负载特性实验实训；
实验4.太阳能控制器工作原理实验实训；
实验5.接反保护实验；
实验6.太阳能控制器对蓄电池的过充保护实验实训；
实验7.太阳能控制器对蓄电池的过放保护实验实训；
实验8.夜间防反充实验；
实验9.离网型逆变器工作原理实验实训；
实验10.独立光伏发电实验实训；
实验11.并网型逆变器工作原理实验实训。
2、并网逆变电源技术实验:
实验 1、并网逆变电源单元组成原理技术实验。
实验 2、并网逆变器的最大功率跟踪 MPPT 控制方法的比较实验，探讨新方法。
实验 3、光伏同步电源与风电同步电源并网兼容控制技术测试实验。
实验 4、并网逆变器的防孤岛效应瞬间保护技术测试试验。
实验 5、并网逆变电源输出功率与光伏能量变换的实验。
实验 6、并网逆变电源直流输入欠压控制实验。
实验 7、并网逆变电源交流输出波形测试实验。
实验 8、并网逆变器输入功率与输出功率比值效率计算与测试实验。
3、太阳能控制器技术实验:
实验 1、通用型充放电控制器充电、放电、保护、MPPT控制技术实验。
实验 2、控制器模拟充电值和放电值保护点测试实验。
实验 3、控制器户用型和光控型功能模式实验。
实验 4、控制器负载过载和短路保护灵敏度实验。
4、离网逆变电源技术实验:
实验 1、离网逆变器逆变基本控制原理实验。
实验 2、离网逆变器输入模拟直流电压电流保护点测试实验。
实验 3、离网逆变器输出交流模拟负载的电压电流测试实验。
实验4、离网逆变器在不同阻性和感性负载的瞬间启动电流值测试实验。
实验 5、离网逆变器输入功率与输出功率比值效率计算与测试实验。
5、并网发电系统监控软件实验:
实验 1、在上位软件里查看单站监控项目：直流电压VDC、直流电流A、输入功率KW 交流电压VDC、交流电流A、输出功率KW，日发电量KWh、日运行时数hmin、总发电量KWh、总运行时数h，二氧化炭排放量查询。
