空调实验设备,空调实验装置,空调实验平台
2022-07-28 10:58
空调实验设备,空调实验装置,空调实验平台是为大中专院校和中等职业技术学校的制冷及空调专业开发设计的，适用于制冷原理及应用，制冷空调技术，制冷设备维修与操作等教学实训要求。该设备是集制冷系统，电气控制系统，故障模拟系统为一体，结构合理，美观大方，操作方便。是制冷专业的理想的实验设备。
二、空调实验设备,空调实验装置,空调实验平台实验项目：
二、空调实验设备,空调实验装置,空调实验平台实验项目：
1、制冷系统专用工具的基本操作
2、制冷系统管路的焊接
3、制冷系统的捡漏
4、制冷系统的抽真空和加注制冷剂
5、变频空调的鼓掌分析与排除
6、变频空调电器元件的检测
三、空调实验设备,空调实验装置,空调实验平台技术性能：
2、制冷系统管路的焊接
3、制冷系统的捡漏
4、制冷系统的抽真空和加注制冷剂
5、变频空调的鼓掌分析与排除
6、变频空调电器元件的检测
三、空调实验设备,空调实验装置,空调实验平台技术性能：
1、工作电源：AC220V±5%，50Hz
2、最大遥控距离：8米，角度：90度
3、噪声：内机37-44dB，外机是55-65dB
4、实验台规格：1600×700×1180mm
5、移动脚轮：100*60mm
四、空调实验设备,空调实验装置,空调实验平台基本装备：
2、最大遥控距离：8米，角度：90度
3、噪声：内机37-44dB，外机是55-65dB
4、实验台规格：1600×700×1180mm
5、移动脚轮：100*60mm
四、空调实验设备,空调实验装置,空调实验平台基本装备：

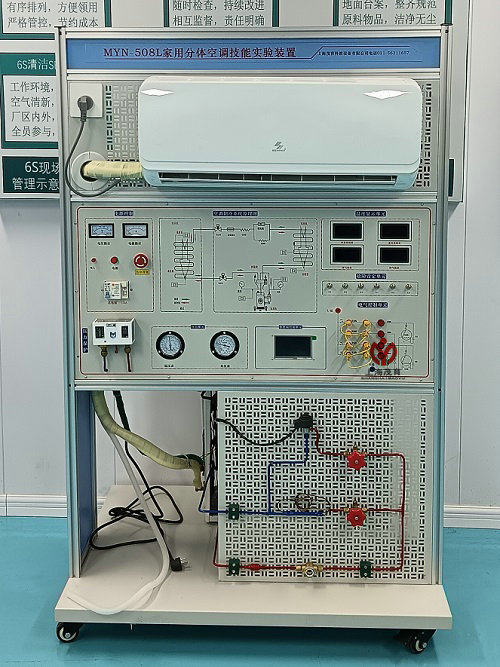

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1、实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉，用于放置故障箱、工具及资料等。装置背面可观察制冷系统管路的结构，前面设有一对柜门，用于模拟室外机组冷凝器脏堵，打开可观察室外机组实物
2、空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
3、交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
4、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
5、温度检测单元：提供4只温度表，采用PT100传感器，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
6、模拟故障设置箱1只：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等三十四个故障点。
7、专用工具（ 便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵）。
1、实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉，用于放置故障箱、工具及资料等。装置背面可观察制冷系统管路的结构，前面设有一对柜门，用于模拟室外机组冷凝器脏堵，打开可观察室外机组实物
2、空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
3、交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
4、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
5、温度检测单元：提供4只温度表，采用PT100传感器，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
6、模拟故障设置箱1只：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等三十四个故障点。
7、专用工具（ 便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵）。
