电动汽车高压安全防护系统示教板,电动汽车高压安全防护实验台
2022-08-02 11:06
二、电动汽车高压安全防护系统示教板,电动汽车高压安全防护实验台,电动汽车高压安全防护系统实训设备功能特点：
1、该设备完整展示电动汽车高压安全防护系统(包括电动汽车的电源系统、电机系统、显示系统及BMS实物元件为基本组件，能体现高压系统电气原理及上下电逻辑；高压系统的安全防护措施及安全检测,配电系统：安装总正继电器、总负继电器、预充继电器与预充电阻)，可以动态模拟整车高压安全防护系统的运行状态与工作过程。

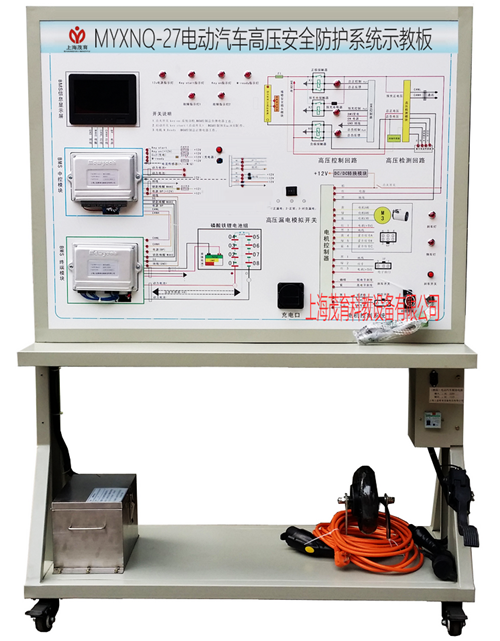

2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图(包含：①完整的电动车高压系统②完整的电机控制系统③完整的磷酸铁锂电池组管理系统与显示系统）；学员可直观对照电动汽车整车高压安全防护系统结构原理图和实物，认识和分析电动汽车整车高压安全防护系统的工作原理。
3、面板上安装有点火开关、电动汽车真实磷酸铁锂电池组，电动汽车安全维修塞插头模块，高压电路仿真系统，安全继电器组件，漏电保护模块与模拟操纵开关。
4、面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5、工作采用电动车电池组电源，其他系统的12V直流电源由DC/DC模块提供，安装电动车国标220V充电口与充电枪，真实实现电动车的充电操作。
6、真实的电动汽车高压安全防护系统器件，安全继电器（包括总正继电器、总负继电器、预充继电器）通过电动车的高压安全系统控制单元能正常控制与工作；高压安全系统控制单元采用CAN-BUS通信控制；
7、真实的电动汽车霍尔式电流传感器，系统真实检测的电流数据流且通过BMS控制单元CAN总线传送7寸彩屏显示器真实显示。
8、BMS控制单元7寸彩屏显示器采用CAN-BUS通信控制唤醒等信号。
9、BMS控制单元7寸彩屏显示器采用CAN-BUS通信显示各单体磷酸铁锂电池电压、电流、温度等状态真实信号。
10、高压安全系统控制单元采用CAN-BUS通信显示安全报警、“READY”等信号信息。
11、真实电动车的电机系统，可正常运行电动车电机各工况；高压安全系统报警后，通过CAN-BUS通信控制安全继电器工作，且电机停机。
12、真实电动车的高压安全系统，国标充电枪插入设备充电口后；高压安全系统通过CAN-BUS通信控制安全继电器工作，且通过CAN-BUS通信的7寸彩屏显示器同步显示充电工况。
13、真实的电动汽车高压安全预充电器件，预充继电器通过电动车的高压安全系统控制单元能正常控制与工作，高压安全系统控制单元采用CAN-BUS通信控制。
14、真实的电动汽车放电器件（电机系统等），可正常运行电动车电机各工况；通过CAN-BUS通信控制与检测放电器件（电机系统等）电流、电压等工况且通过BMS控制单元CAN总线传送7寸彩屏显示器真实同步显示。
三、电动汽车高压安全防护系统示教板,电动汽车高压安全防护实验台,电动汽车高压安全防护系统实训设备技术规格：
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V等
3、高压源：72V
4、磷酸铁锂电池组：72V
5、工作温度：-40℃～+50℃
6、外形尺寸：1240×600×1700mm(长×宽×高)
四、电动汽车高压安全防护系统示教板,电动汽车高压安全防护实验台,电动汽车高压安全防护系统实训设备实验项目：
1、电动车高压保护原理实验
2、高压电路漏电保护仿真原理
3. 高压蓄电池拆装维修实验
4、高压电路维修操作仿真实验等
