永磁同步电机及控制器示教板,永磁同步电机及控制器实验设备

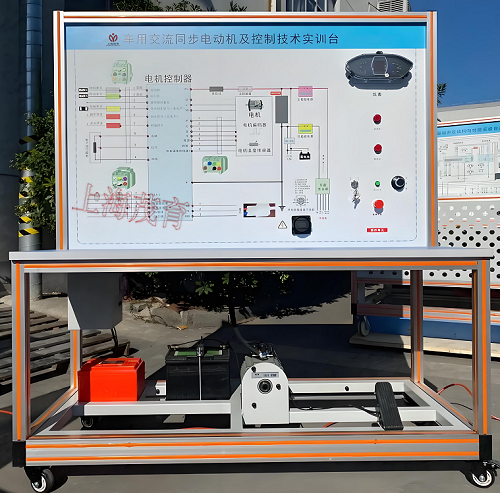

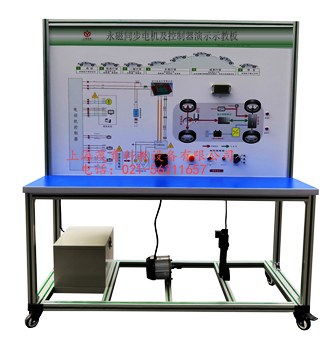

（参考图）

一、永磁同步电机及控制器示教板,永磁同步电机及控制器实验设备,永磁同步电机及控制器实验装置组成：

主要由新能源汽车电机(电机：永磁同步电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

二、永磁同步电机及控制器示教板,永磁同步电机及控制器实验设备,永磁同步电机及控制器实验装置功能：

1、新能源汽车电机及控制器的认知；

2、新能源汽车电机及控制器的结构及原理；

3、驾驶员的意图与电机运转之间的体现；

4、常见故障的设置及考核；

5、配备完整的实验说明书。

6、系统可完成电动机性能检测；

7、能实现系统故障设置及诊断排除

8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。

三、永磁同步电机及控制器示教板,永磁同步电机及控制器实验设备,永磁同步电机及控制器实验装置产品规格：

1、外形尺寸1500×700×1700mm；

2、工作电源：220VAC/50Hz；

3、电机额定功率：2kw；

4、电机额定转速：3000rpm；

5、电机工作电压：48VDC；

6、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；

7、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。

8、工作电源：HV磷酸铁锂离子动力电池组

9、工作温度：-40℃～+50℃

10、移动脚轮：100*60mm

11、产品工艺标准:

设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。

四、永磁同步电机及控制器示教板,永磁同步电机及控制器实验设备,永磁同步电机及控制器实验装置实训项目：

1、驱动电机系统维护与保养

2、驱动电机故障诊断与维修

3、电机控制系统故障诊断与维修

4、驱动电机系统综合故障诊断与维修

5、电动机性能检测
