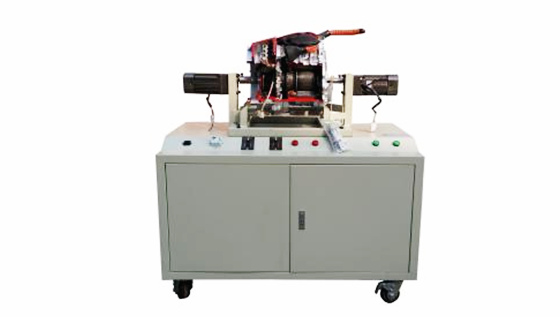

混合动力变速器解剖演示台,混合动力变速器解剖展示台
2022-08-03 09:43
采用冷板冲压成形柜式底座，前面设置双开门，底座安装可移动万向带锁止功能脚轮。
适用于混合动力汽车动力系统原理和机械机构的教学。
二、混合动力变速器解剖演示台,混合动力变速器解剖展示台,混合动力变速器解剖实物模型功能特点：
1、采用原厂油电混合动力汽车变速器系统(包括：内外附件)进行机构切剖，充分展示油电混合动力汽车变速器机构部分的内外结构。
2、系统各机械剖面采用不同颜色的油漆进行喷涂。
3、由2只单相齿轮减速感应电机驱动M1与M2电机各种工况的低速运转，真实演示混联式混合动力系统内部机械部件的运动过程。
4、双开门铁制柜式移动台架采用高强度的钢结构冲压及焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
三、混合动力变速器解剖演示台,混合动力变速器解剖展示台,混合动力变速器解剖实物模型技术参数：
1、外形尺寸：1400×800×1000mm(长×宽×高)
2、动力电源：三相四线(三相五线380V±10% 50Hz)
3、单相齿轮减速感应电机：
1）额定电压：AC 220V
2）额定功率：250W
3）额定转速：50Hz 90/1400rpm 60Hz90/1500rpm
4）减速比：30
4、工作温度：-40℃～+50℃
四、混合动力变速器解剖演示台,混合动力变速器解剖展示台,混合动力变速器解剖实物模型基本配置(每台)：
丰田普锐斯油电混合动力汽车变速器总成，2台单相齿轮减速感应电机，三相漏电保护开关，移动台架(带自锁脚轮装置)
