厌氧生物处理技术不仅用于有机污泥、高浓度有机废水，而且还能够处理低浓度污水，与好氧生物处理技术相比较，厌氧生物处理具有有机物负荷高、污泥产量低、能耗低等一系列明显的优点。升流式厌氧污泥床(UASB)是厌氧生物处理的一种主要构筑物，它集厌氧生物反应与沉淀分离于一体，有机负荷和去除效率高，不需要搅拌设备。
该设备是升流式厌氧污泥床的教学实验设备，通过本实验希望达到以下目的：
1、了解UASB的内部构造；
2、掌握UASB的启动方法，颗粒污泥的形成机理；
3、就某种污水进行动态试验，以确定工艺参数和处理水的水质。
二、UASB反应器实验设备,UASB反应器实验装置,UASB反应器实验台技术参数：
1、环境温度：5℃～40℃；
2、处理水量：2～5L/h；
3、设计进、出水水质范围：
进水BOD5 1000～2000mg/L 出水50～100 mg/L
进水COD 2000～4000mg/L 出水150～300 mg/L
进水SS 100～300mg/L 出水20～50 mg/L
进水pH 6～9 出水6～9
4、圆柱体外径为Φ150mm×2000mm；
5、装置外形尺寸：1200mm×400mm×2300mm；
6、工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护。

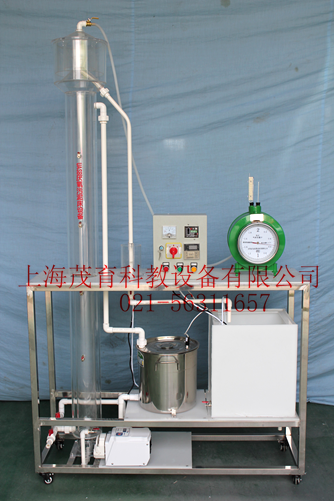

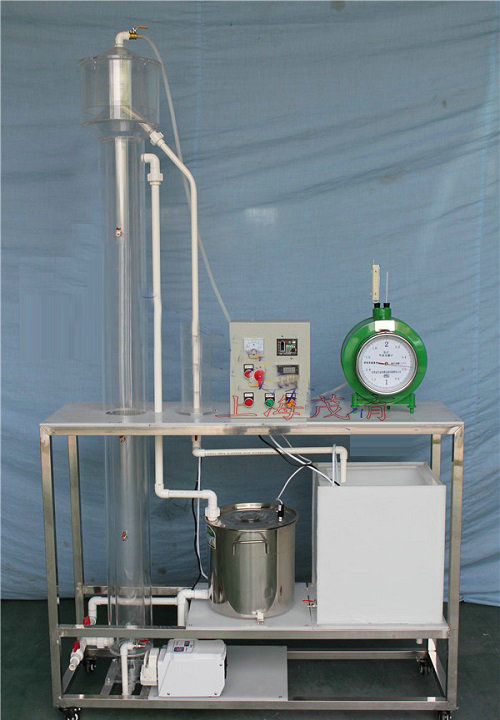

三、UASB反应器实验设备,UASB反应器实验装置,UASB反应器实验台配置要求：
1、原水箱1只：白色PP板材质、厚度10mm，300×300×400mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、UASB厌氧反应器装置1套，带夹套保温、铜制取样口5只、透明有机玻璃材质、壁厚7mm，Ø150×2000mm、上部为三相分离器1组，其上有进水阀、排泥阀、出水阀、气阀等。附件包括：不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1只；
5、进水计量蠕动泵1台、流量范围：0.008-460mL/min；
6、沼气流量计1台；
7、可编程自动控制器1套；
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成；
9、配套UPVC连接管道和阀门（中财等同档次品牌）；
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成；
四、UASB反应器实验设备,UASB反应器实验装置,UASB反应器实验台软件组成：软件配套使用3D交互式动态仿真软件1套、(虚拟实训系统)
⑴、3D软件界面并有工具栏项目内容：
⑵、3D仿真演示软件与设备使用内容完全一致；
⑶、3D仿真软件屏幕大小尺寸可以编程；
⑷、整套软件与设备实验过程流程动画。
