新能源电动汽车高压系统,新能源汽车高压配电系统实训台
2022-08-29 10:031、教学对象
本次课的教学对象是我校五年制高职班——新能源18401班的A组，共14人。班级学生年龄在17岁~18岁，思维敏捷，活泼好动，喜爱动手实践。学生有一定的新能源汽车理论知识基础，但没有进行过实际操作，主观上对新能源汽车实践操作有着浓厚的兴趣，客观上没有实操经验，对于高压部分操作可能存在一定危险性。
2、教学内容本次课程的内容选定为新能源电动汽车高压系统断电测试。随着新能源技术在汽车上的普及，对相关设备的维修提出了新的技术和安全要求。目前行业的情况是一方面对从业人员提供企业培训，另一方面要求考取高压电工证的员工才能对电动汽车进行维修操作。可是高压电工的培训并未涉及到新能源汽车领域，新能源汽车维修包括了高压系统断电测试这种通用性较强的基本技能，部分发达国家已经将该项基本技能纳入了高压电的相关培训。
本次课程选用的教材是职业教育新能源汽车专业十三五规划教材《新能源汽车概论》。以教材内容为基础，根据学校现有的实训教学设备优化教学内容。根据维修手册制订学生工作页、评分标准、多媒体教学素材等进行教材补充，并结合实际行业情况进行材料拓展，笔者设定了以下教学目标。
（1）知识与技能。认识新能源汽车高压系统部件标识，掌握断电检测的通用法则和操作方法。这也是本次的教学重点。
（2）过程和方法。通过创设逼真的工作情境，让学生体验真实的工作氛围，培养其严谨的工作态度；通过信息化手段，降低了新能源汽车高压系统实训教学的安全风险性；学生能通过分组交流、研讨、竞赛、在线答题等方法来激发学习热情并即时反馈学习情况。
（3）情感态度和价值观。培养学生互帮互助、相互协作的团队意识；激发学生的学习热情，培养其逻辑表达能力；渗透职业道德教育，培养学生内化严谨的工作态度；在教学中层层渗透，环环相扣，培养学生的安全意识，这是本次的教学难点。
3、教学资源

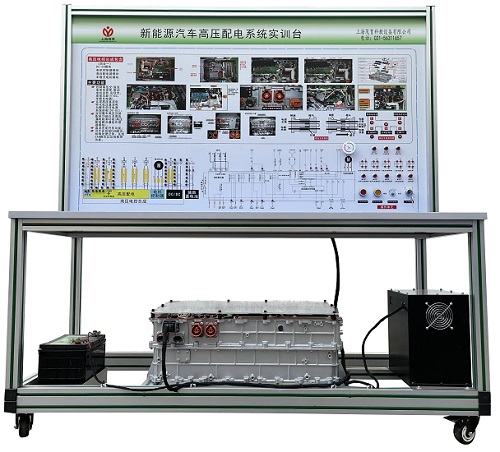

MYXNQ-44B新能源汽车高压配电系统实训台
二、新能源汽车高压配电系统实训台,新能源汽车高压配电系统实训装置,新能源汽车高压配电系统实训设备功能特点
1、模拟高压配电箱的控制工作状态，真实展示纯电动汽车高压配电箱的组成结构和工作原理。
2、模拟高压配电箱控制高压接触器的工作过程。
3、能够根据教学的需要控制高压配电箱每个接触器的工作状态。
4、检测面板彩色打印电路原理图和工作原理图，配备检测端子用于检测线路参数。
5、模拟放电工况,模拟高压配电箱的高压接触器输出电源给电机负载。
6、模拟充电工况,切断负载高压电源（高压中止）。
7、模拟维修工况,切断负载高压电源（高压中止）。
8、模拟漏电工况,切断负载高压电源（高压中止）。
9、面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
10、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
11、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
12、配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
13、安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、新能源汽车高压配电系统实训台,新能源汽车高压配电系统实训装置,新能源汽车高压配电系统实训设备技术规格
1、外形尺寸（mm）：1500×700×1700(长×宽×高);
2、面板外形尺寸（mm）：1448×940mm（长*宽）;
3、外接电源：交流220V±10% 50Hz;
4、工作温度：-40℃～+50℃;
5、移动脚轮：100*60mm;
6、电源：磷酸铁锂离子动力电池组24V20AH带充电机;
7、纯电动车高压配电控制箱：比亚迪E5
四、新能源汽车高压配电系统实训台,新能源汽车高压配电系统实训装置,新能源汽车高压配电系统实训设备实训实验项目
1、新能源汽车高压配电系统认知。
2、新能源汽车高压配电系统基本控制原理与工作过程验证实训。
3、新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
4、新能源汽车整车高压区认知实训。
5、模拟测量漏电可能发生的区域、漏电的状态实训。
6、新能源汽车高压配电系统测量与维护体验实训。
五、基本配置
动力电池组带电池箱（24V20AH）、国标充电枪与充电座、（比亚迪E5）高压配电箱（带各类高压继电器）、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器）、辅助蓄电池（12V45AH）、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备操作说明书。
