2022-08-29 10:35EDA技术实验室拥有计算机，雕刻机，过孔镀铜设备一套，Smart EDA实训箱。该实验室主要完成电子工程学院本科教学中无线电调试工中级、高级、技师课程培训中的部分课程。
实训室设备主要完成PCB设计和制作以及FPGA项目设计。
一、EDA技术实验室,EDA技术实验室建设方案,EDA实验开发实验箱主要的实训内容有：
1．PCB设计软件的教学；
2．PCB电路板的设计；
3．PCB电路板的制作；
4．FPGA编程语言的教学；
5．Smart EDA实训箱基础模块的设计与实现；
6．Smart EDA实训箱高级模块的设计与实现；
7．Smart EDA实训箱模块综合应用。
二、EDA技术实验室,EDA技术实验室建设方案,EDA实验开发实验箱实验室主要的配置设备：
A、MY-111 环保型PCB制板工艺系统
本系统是PCB设计及验证设计快速制板的研发利器，PC控制完成全自动钻孔替代人工操作；PCB雕刻、局部雕刻、钻扩孔、切割一次完成，雕刻制板解决了化学污染环境的优点，减少了使用转印纸、感光纸等工艺的麻烦；采用USB接口通信，速率快，软件操作简单。
二）雕刻机结构及技术参数：
传动机构XYZ均采用直线导轨，滑块预紧装置，保证滑块无间隙；机器整体结构采用铸铁件，整体铣平，导轨支撑面平整、稳定；XYZ轴均采用德国原装进口滚珠丝杆，运动平稳，雕刻精度高、整体震动小。
强大的软件设计功能，通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统，该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
三）主要技术参数：
| 规格型号 | MY-111 | 钻孔深度 | 0.02～3mm |
| 最大工作面积 | 320mm×320mm | 钻孔孔径 | ≥0.4mm |
| 加工面数 | 单/双面 | 钻孔速度 | 100 孔/分钟 |
| 驱动方式 | 步进电机 | 直线导轨 | 工业级线形方滑轨 |
| 主轴电机 | 60000rpm变频电机 | 传动方式 | 滚珠丝杆 |
| 最大移动速度 | 4.8m/min | 控制方式 | ARM |
| 最小线宽 | 4mil（0.1016mm） | 通信方式 | RS-232/USB |
| 最小线距 | 6mil（0.1524mm） | 安全性能 | 硬件限位保护，超限自停 |
| 分辨率 | 0.003125mm | 防尘罩 | 标配 |
| 最大孔化板面 | 340*340mm | 阳极铜板 | 180*100*2mm(2套) |
| 最小孔径精度 | 0.5mm | 电源 | 220V/50-60HZ |
| 最大厚径比 | 2.5：1 | 外形尺寸 | 350*270*490mm |
| 工作电流 | 0-3A可调 | 重量 | 45Kg |

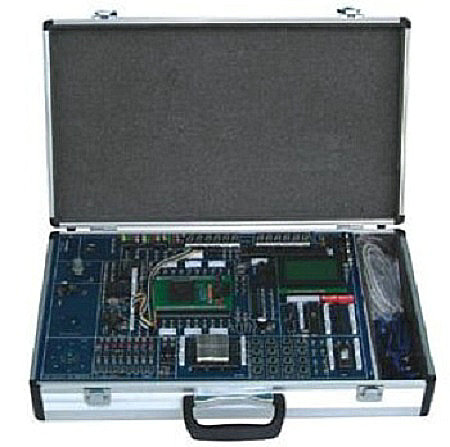

B、MY-220 EDA实验开发实验箱
一）产品特点：
（1）该系统采用“主板（基本实验系统）+适配板（下载板）”的双板式结构，配置灵活，适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载，包括可对不同工作电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，安全可靠，适合学生高密度的实验操作。
（2）该系统提供良好的混合电压（MV）兼容功能，具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此，用户可避免单5V的EDA实验系统过时淘汰之虑。
（3）该系统可编程PLD器件与实验模块的连接全部采用自主连线，在PLD器件有限资源条件下，最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发，也可借助该开发系统完成相关开发项目。
（4系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。
技术指标：
1、输入电压：220V ±10%
2、输出电压/电流：+5V/2A，+l2V/0.2A，－l2V/0.2A
3、外型尺寸：500×330×100mm
4、工作环境：温度-10-55℃
5、环境湿度：相对湿度<85%(25℃)
二）实验系统的硬件配置：
（1）主板可与多种下载板相适配，基本配置为Altera 1K30,其他下板选配（见下表）；
（2）6位动态扫描显示电路；
（3）6位静态锁存显示电路；
（4）12位发光二极管显示电路；
（5）8位二档开关及其电平指示电路；
（6）8位按键开关电路；
（7）2位脉冲开关电路；
（8）电子音响模块；
（9）16*16 LED点阵显示模块；
（10）128*64 LCD的液晶显示模块；
（11）A/D 0809转换器模块；
（12）D/A 0832转换器模块；
（13）时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ；
（14）MCS-51单片机总线接口电路；
（15）40芯I/O扩展接口；
（16）一个5V蜂鸣器；
（17）一个四相步进电机；
（18）一个4*4小键盘；
（19）配有存贮器EPROM27256；
（20）一个RS232接口；
（21）一个VGA接口；。
（22）一个PS/2（键盘、鼠标）接口
三）实验项目：
<一>基本实验：
（1）七人表决器；
（2）四位加法器；
（3）BCD码加法器；
（4）格雷码变换器；
（5）四位并行乘法器；
（6）触发器；
（7）用ABEL语言设计74LS160功能模块计数器；
（8）多模加减计数器；
（9）可控脉冲发生器；
（10）简易数码锁；
（11）英语字母显示实验；
（12）八位乘法器；
（13）序列检测器；
（14）可变模16位加法计数器；
（15）正负脉冲数控调制发生器；
（16）秒表。
<二>模块实验：
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）VGA接口彩条信号实验；
（8）4*4键盘扩展实验；
（9）128*64 LCD液晶显示实验；
（10）电子音乐演奏实验；
（11）RS232串口发送实验（SEND）；
（12）RS232串口接收实验（RECEIVE）；
（13）PS/2键盘接口逻辑设计；
（14）单片机总线接口实验；
（15）异步串口通讯（UART）
<三>数字系统设计：
（1）数字钟； （2）频率计； （3）交通灯；
（4）数字锁； （5）出租车计费器； （6）抢答器；
（7）自动电梯； （8）彩灯控制器等。
三、EDA技术实验室,EDA技术实验室建设方案,EDA实验开发实验箱实验室建设的总结：
通过培训学生PCB的相关知识，让学生们掌握简单的PCB电路板从设计到实现的过程，充分的了解简单的PCB设计规范和设计要点，设计的作品通过雕刻机做成实物也会给学生更多的成就感，学习效果明显。
通过培训学生FPGA的相关知识，让学生们了解了大规模可编程逻辑器件解决实际问题能力的强大，Verilog HDL编程语言的通俗易懂、程序架构图和状态转移图的写程序的水到渠成、模块调用的简洁明了，都能让学生更容易的接受这门课程，提高了学生们的解决实际问题的能力和综合素质。
