MY-101H通用电工电子实验与技能实训考核实验室成套设备



通用电工电子实验与技能实训考核实验室成套设备是利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。电子技能实训科目改革传统实验实训教学模式，通过基本操作技能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。

一、实训台结构：

1.实验台外壳尺寸：123×35×20cm         　　 2.三相保险座                             　　 3.三相电源输入指标  4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮：试验漏电开关漏电功能         　　 6.电源输入指示1只                      　　 7.电源输出指示3只(红、绿、黄三色)      　　 8.交流电压表：指示输出线电压             　　 9.电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况            　　　 10.接线座5只：A单元三相四线及地线输出  　　 11.电流表W相电流输出指示                　  12.四插座：A单元三相四线电源输出 13、接线座2只：B单元交流低压电源输出 14.电表(2A)：B单元交流电流指示          　　 15.旋钮：B单元3-24V交流低压选择输出    　　 16.开关：C单元双路直流稳压电源开关      　　 17.旋钮：C单元双路Ⅰ路稳流调节         　　 18.旋钮：C单元双路Ⅱ路稳流调节          　　 19.接线座2只：C单元Ⅰ路直流稳压输出。 20.保险座：C单元双路稳压电源保险  　　　　　 21.电表4只：双路稳压电源电压、电流指示  　 22.接线座：D单元直流5V稳压输出         　　 23.电表：D单元电流0.5V输出指示         　　 24.开关1：控制各低压交流电、信号源      　　 25.开关2：控制E单元交直流调压电源    　　　 26.电表：E单元交流电压输出指示

27.接线座4只：E单元交流、直流输出口 28.旋钮：E单元0～240V电压调节 29.插座：G单元220V输出插座 30.旋钮：音频功率放大器音量调节 31.接线座2只：音频信号输入 32.按钮：单次脉使能开关 33.接线座3只：单次脉冲输出口 34.电表：函数发生器正弦波输出电压指示 35.旋钮：正弦波输出三级衰减幅度粗调 36.旋钮：正弦波输出口 37.接线座：正弦波输出口 38.旋钮：矩形波输出幅度调节 39.接线座：三角波输出口 40.旋钮：函数信号发生器频率细调 41.接线座：矩形波输出口 42.旋钮：函数信号发生器五级频率粗调 43.电表：函数发生器输出频率指示 44.实验桌面尺寸：160×70cm 45.智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T，八位液晶显示。 46.储存板：放置元件盒 47.左储存柜：放置储存板（带门锁） 48.抽屉：放置常用工具 49.右储存柜：放置储存板（带门锁） 50.通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验。

二、技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便。输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10^-2              负载稳定度：<10^-2               纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
1.频率范围：5HZ-550KHZ分五个频段
2.频率指示：由HZ表直接读出
3.电压输出范围：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh，工作时间T，八位液晶显示。
7、漏电保护：漏电动作电流 30mA。
8、绝缘电阻：>5MΩ。
三、结构与配备（以二十四座为例）
（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机，焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。
（二）、示教控制台：1台示教台，分别控制12台学生实验台的电源，通用电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。
（三）、实验台，共13台，学生实验桌和示教台上各配备1台。
（四）、器材配备：
        MF-500万用表13只，数字万用表13只，台钻1台，电烙铁及烙铁架25套，微型手枪钻1台，放置台钻桌1张，13套尖嘴钳，斜口钳，螺丝刀，扳手，镊子等工具，敷铜板13片，初步焊接通用线路板及组件13套，13×22套电子技能实训考核组件（包括特制线路板及相应元器件），双门立柜2个，13套实验所需的电阻，电位器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，通用集成座等，学生凳25张。
四、实验与实训项目：
1.电工部分实验项目：

1、电工测量仪表的使用 2、常用元件的识别与检测　 3、线性元件与非线性元件的伏安特性 4、电源的外特性　 5、电位值、电压值的测定 6、电流表和电压表的扩程 7、基尔霍夫定律的验证　 8、验征楞次定律 9、迭加原理与互易定理的验证 10、戴维南定理与诺顿定理的验征　　　　 11、电压源与电流源的等效变换　　　　　 12、受控源特性的研究　　　　　　　　　 13、一阶电路实验　　　　　　　　　　　 14、二阶电路的过渡过程　　　　　　　　 15、研究LC元件在直流和交流电路中的特性 16、负载获得最大功率的条件

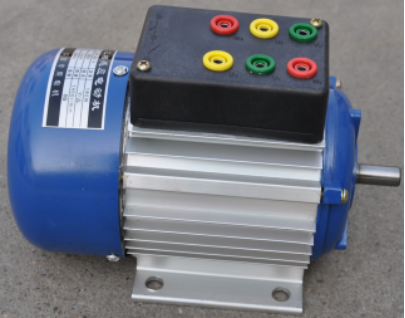

17、交流电路参数的测量 18、正弦交流电路中RLC元件的特性 19、RL及RC串联电路实验 2O、RLC串联谐振电路 21、日光灯电路的连接及功率因数改善 22、三相负载的星、三角接法 23、三相电路及功率的测量 24、R-C选频网络的研究 25、二端口网络研究 26、单相变压器实验 27、互感电路实验 28、三相异步电动机的使用与起动 29、三相电动机继电接触控制的基本电路 30、三相电动机Y一△起动控制实验 31、三相电动机的顺序控制实验 32、三相电动机能耗制动控制实验

1.1实训项目：
电工部分实训项目：

1、低压验电表的使用。　　　　　　　　　　　 2、灭火器的操作方法。 3、口对口人工呼吸法和胸外心脏压挤法观察。 4、常用工具的使用与识别。 5、常用导线的连接和绝缘的恢复。　　　　　　　 6、电烙铁的拆装与焊接技能训练。　　　　　　　 7、电工识图训练。　　　　　　　　　　　　　　 8、配电板安装。　　　　　　　　　　　　　　　 9、室内配线。　　　　　　　　　　　　　　　　 10、室内照明线路安装。　　　　　　　　　　　 11、电流表、电压表的安装。　　　　　　　　　 12、万用表转换开关的使用和读数。　　　　　　 13、交流电压的测量。　　　　　　　　　　　　 14、直流电压、直流电流的测量。　　　　　　　 15、电阻的测量。　　　　　　　　　　　　　　 16、兆欧表、钳形电流表接地电阻测定仪的使用。 17、常用开关类电器拆装。　　　　　　　　　　 18、交流接触器的拆卸与组装。　　　　　　　　 19、热继电器与时间继电器的拆卸和组装。　　　 20、常用启动器的结构观察及检测。　　　　　　 21、小型变压器的制作。

22、小型变压器故障检查与排除。 23、三相鼠笼式电动机的拆装与测试。 24、三相鼠笼式电动机运行巡视。 25、三相鼠笼式异步电动机的定期检修。 26、三相鼠笼式异步电动机故障分析。 27、定子绕组局部故障的排除。 28、单相电容式电动机绕组的拆换。 29、单相电容式电动机故障与排除。 30、手动正转控制线路的安装与检修训练。 31、接触器点动正转控制 32、具有自锁的正转控制。 33、具有过载保护的正转控制。 34、接触器联锁的正反转控制。 35、按钮联锁的正反转控制线路。 36、按钮、接触器复合联锁的控制线路。 37、接触器控制Y－△降压控制。 38、X62－W型铣床主轴与进给电机的联锁控制。 39、时间继电器控制Y－△降压起动控制。 40、C620－1型车床控制线路的模拟安装。 41、直流电动机的拆装训练（教师演示）。 42、直流电动机的检修训练（老师演示）。

（1）电子部分实验项目：

1·晶体二极管的特性及检测 　　　　　　           2·晶体三极管输入输出特性             3·低频小信号电压放大器               4·直接耦合两级放大器                 5·RC耦合两级放大器                  6·负反馈对放大器性能的影响           7·变压器耦合推挽功率放大器               8·互补对称推挽功率放大器(OTL)       9·单相半波整流                       10·单相全波整流                        11·单相桥式整流                      12·单相桥式整流滤波 13·单结晶体管特性                                       14·单结晶体管触发电路                 15·晶闸管简单测试及可控整流电路                      16·场效应管测试                      17·串联型稳压电压                    18·差动放大电路的研究                         19·集成运放参数的测试                20·集成运放减法电路  21·集成运放加法电路                                22·集成运放积分电路

23·集成运放微分电路 24·集成运放文氏正弦波振荡器 25·电容三点式振荡器 26·电感三点式振荡器 27·集成稳压电路 28·无稳态电路（多谐振荡器） 29·施密特触发器 3 0·集成与门逻辑功能测试 31·集成非门电路逻辑功能测试 32·集成或门电路逻辑功能测试 33·集成与非门逻揖功能测试 34·CMOS门电路的测试  35·基本RS触发器  36·JK触发器 37·D触发器 38·555时基电路的应用（方波发生器)  39·二一十进制计数器 40·二一十进制8421译码器 41·加法器 42·减法器 43·用集成与非门构成单稳态触发器  44·组合逻辑电路

（2）电子部分实训项目：

1.常用仪器仪表的使用； 2.常用电子元器件的识别与检测； 3.电烙铁拆装与电子锡焊技能训练； 4.印刷线路板的制作； 5.三端集成稳压直流电源的制作； 6.串联型直流稳压电源的制作； 7.低频信号电压放大器的装配与测试； 8.具有负反馈信号放大器电路的制作与测试； 9.文式桥振荡器的焊接与调试； 10.电池电压监视电路的制作与测试； 11.电子催眠器电路的制作； 12.模拟“知了”电子电路的制作实训； 13.实用声控、光控节电照明灯的制作与实训；

14.语音报警喇叭的制作与实训； 15.逻辑测试器的制作与测试； 16.正负脉冲信号的制作与测试； 17.智力竞赛抢答器的制作； 18.水位报警器电路的制作； 19.迷你闪光彩灯的制作； 20.光控音乐门铃； 21.实用模拟自然风控制器的制作； 22.台灯调光电路； 23.实用CMOS触摸锁钥电路； 24.自动充电器的制作； 25.半导体收音机的组装与调试。

五、元件配置清单（每台）

实验部分：

元 件 名 称	型  号	数  量	备  注
电  阻	5.1Ω	2	1/2W
电  阻	51Ω	1	1/2W
电  阻	100Ω	3	1/8W
电  阻	150Ω	1	1/8W
电  阻	200Ω	1	1/8W
电  阻	300Ω	2	1/8W
电  阻	470Ω	1	1/8W
电  阻	510Ω	2	1/8W
电  阻	820Ω	2	1/8W
电  阻	1K	3	1/8W
电  阻	1.5K	1	1/8W
电  阻	2K	2	1/8W
电  阻	2.4K	3	1/8W
电  阻	2.7K	1	1/8W
电  阻	3.3K	3	1/8W
电  阻	3.9K	1	1/8W
电  阻	4.7K	2	1/8W
电  阻	5.1K	1	1/8W
电  阻	6.8K	2	1/8W
电  阻	10K	4	1/8W
电  阻	13K	1	1/8W
电  阻	20K	2	1/8W
电  阻	39K	1	1/8W
电  阻	51K	1	1/8W
电  阻	100K	2	1/8W
电  阻	200K	1	1/8W
电  阻	1M	1	1/8W
电  阻	10M	1	1/8W
电 位 器	470Ω	1	1/2W
电 位 器	1K	2	1/2W
电 位 器	10K	2	1/2W
电 位 器	22K	1	1/2W
电 位 器	100K	1	1/2W
电 位 器	470K	1	1/2W
电解电容	1UF	1	16V
电解电容	10UF	3	16V
电解电容	47UF	3	16V
电解电容	220UF	1	35V
电解电容	470UF	1	35V
瓷片电容	300P	1	63V
瓷片电容	1000P	2	63V
瓷片电容	0.01UF	2	63V
瓷片电容	0.1UF	1	63V
瓷片电容	0.47UF	1	63V
音频输入变压器		1
音频输出变压器		1
变 压 器	220/6V.6V	1	8W
电  感	8Ω	1
电  感	390UH	1
二 极 管	4007	4
二 极 管	2AP9	1
发光二极管		2
稳压二极管	2CW54	2
稳压二极管	2CW76	1
晶  振	10M	1
场效应管	3DJ6	1
单 结 管	BT33	1
晶 闸 管	KP1	2
三 极 管	3DG6	2
三 极 管	3DG12	1
三 极 管	3AX31	2
三 极 管	3DA1	1
三端稳压	7805	1
指示灯(信号灯)	6V   0.1A	1
开  关		4
喇  叭	8Ω/0.2W	1
继 电 器	6V	1
音乐集成	4V	1
电平开关和逻辑电平指示		1
集 成 座	14脚	2
集 成 座	16脚	1
集成运放	UA741	2
定 时 器	NE555	1
TTL与非门	74LS00	1
TTL非 门	74LS04	1
TTL与 门	74LS08	1
TTL与非门	74LS20	1
TTL或 门	74LS32	1
译  码  器	74LS42	1
TTL触发器	74LS74	1
七段译码器	74LS247	1
全 加 器	74LS283	1
CMOS或非门	CD4002	1
共阳数码器	546R	1
直流电表	10MA	1
直流电表	200MA	1
直流电表	1V	1
直流电表	15V	1
直流电表	±100UA	1

注：可在示教台配置清单：在上述配备元器件的基础上，可增加台钻1台、台钻桌1张、微型手电钻1台、双门立柜1个。
