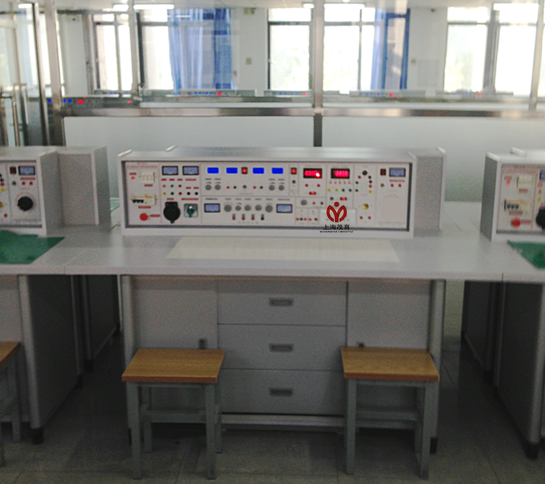

MY-101G通用电子实验与电子技能实训考核实验室成套设备

通用电子实验与电子技能实训考核实验室成套设备-是电子实验与电子实训与考核有机的结合，做到资源共享一室多用，减少实验实训指导教师和教室。实验项目包括电子学、电子原理等课程的实验与实训，利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。

一、设备结构：

1.实验台外壳尺寸：123×35×20cm         　　
2.三相保险座                             　　
3.三相电源输入指标
4.总开关:实验台电源总开关,带漏电、过载保护
5.试验按钮：试验漏电开关漏电功能         　　
6.电源输入指示1只                      　　
7.电源输出指示3只(红、绿、黄三色)      　　
8.交流电压表：指示输出线电压             　　
9.电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况            　　　
10.接线座5只：A单元三相四线及地线输出　　
11.电流表W相电流输出指示                　
12.四插座：A单元三相四线电源输出
13、接线座2只：B单元交流低压电源输出
14.电表(2A)：B单元交流电流指示          　　
15.旋钮：B单元3-24V交流低压选择输出    　　
16.开关：C单元双路直流稳压电源开关      　　
17.旋钮：C单元双路Ⅰ路稳流调节         　　
18.旋钮：C单元双路Ⅱ路稳流调节          　　
19.接线座2只：C单元Ⅰ路直流稳压输出。
20.保险座：C单元双路稳压电源保险　　　　　
21.电表4只：双路稳压电源电压、电流指示　
22.接线座：D单元直流5V稳压输出         　　
23.电表：D单元电流0.5V输出指示         　　
24.开关1：控制各低压交流电、信号源      　　
25.开关2：控制E单元交直流调压电源    　　　
26.电表：E单元交流电压输出指示

27.接线座4只：E单元交流、直流输出口
28.旋钮：E单元0～240V电压调节
29.插座：G单元220V输出插座
30.旋钮：音频功率放大器音量调节
31.接线座2只：音频信号输入
32.按钮：单次脉使能开关
33.接线座3只：单次脉冲输出口
34.电表：函数发生器正弦波输出电压指示
35.旋钮：正弦波输出三级衰减幅度粗调
36.旋钮：正弦波输出口
37.接线座：正弦波输出口
38.旋钮：矩形波输出幅度调节
39.接线座：三角波输出口
40.旋钮：函数信号发生器频率细调
41.接线座：矩形波输出口
42.旋钮：函数信号发生器五级频率粗调
43.电表：函数发生器输出频率指示
44.实验桌面尺寸：160×70cm
45.智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T，八位液晶显示。
46.储存板：放置元件盒
47.左储存柜：放置储存板（带门锁）
48.抽屉：放置常用工具
49.右储存柜：放置储存板（带门锁）
50.通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验。

二、通用电子实验与电子技能实训考核实验室成套设备技术指标：
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便。输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10^-2负载稳定度：<10^-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
1.频率范围：5HZ-550KHZ分五个频段
2.频率指示：由HZ表直接读出
3.电压输出范围：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh，工作时间T，八位液晶显示。
7、漏电保护：漏电动作电流 30mA。
8、绝缘电阻：>5MΩ。

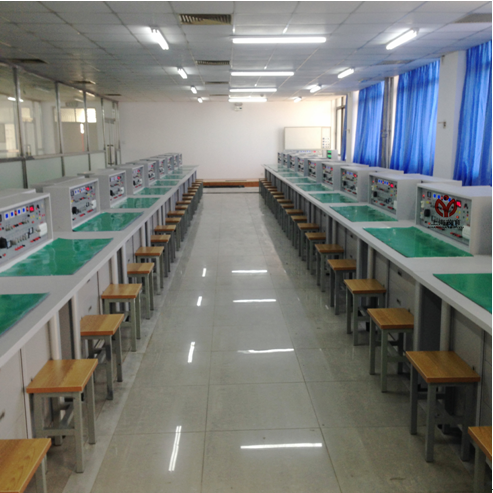

三、结构与配备（以二十四座为例）
（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置通用九孔电路插板(尺寸:45×70cm)。电路原理实验部分根据电路在其上任意拼插元器件实验盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。实训继电控制部分元器件已装在特制元件盒上，实验时插在通用底板上就能连线实训，方便、灵活。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件器件及工具。
（二）、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。
（三）、实验台，共12台，每张学生实验操作桌上配置1台。
四、实验与实训项目：

1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路
利用上述44项实验元器件也可完其他实验（不列举）

23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路

四、电子技能实训项目：
1、常用仪器仪表的使用；
2、常用电子元器件的识别与检测；
3、电烙铁拆装与电子锡焊技能训练；
4、印刷线路板的制作；
5、三端集成稳压直流电源的制作；
6、串联型直流稳压电源的制作；
7、低频信号电压放大器的装配与测试；
8、具有负反馈信号放大器电路的制作与测试；
9、文式桥振荡器的焊接与调试；
10、电池电压监视电路的制作与测试；
11、电子催眠器电路的制作；
12、模拟“知了”电子电路的制作实训；
13、实用声控、光控节电照明灯的制作与实训；
14、语音报警喇叭的制作与实训；
15、逻辑测试器的制作与测试；
16、正负脉冲信号的制作与测试；
17、智力竞赛抢答器的制作；
18、水位报警器电路的制作；
19、迷你闪光彩灯的制作；
20、光控音乐门铃；
21、实用模拟自然风控制器的制作；
22、台灯调光电路；
23、实用CMOS触摸锁钥电路；
24、自动充电器的制作；
25、半导体收音机的组装与调试。
