MYDG-202A通用电力拖动实验室成套设备

（老师控制台）

通用电力拖动实验室成套设备
该设备适用于电工专业、机电一体化技术、电气自动化设备安装与维修专业、机械制造与自动化专业实训，可用于《电气控制系统安装与调试》、《电工基础》、《电气与电机控制技术》等课程的实验实训教学，及职业技能大赛及现代电气控制系统安装与调试项目实训。配有多媒体一体化教学，适用于机电类院校、企业、下岗职工、再就业人员进行在职或岗前职业技能培训。是中等、职校及技校理想的配备。
一、多媒体老师控制台产品概述：

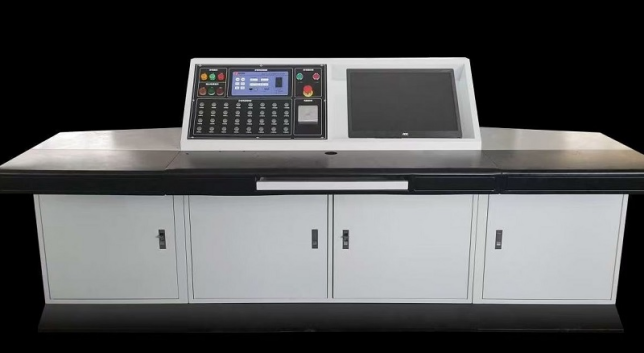

该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有电源控制及教师椅。
二、技术参数:
1.工作电源：三相五线 380V±5％ 50Hz
2.安全保护：漏电保护（动作电流≤50mA），过流保护
3.规格尺寸：2400×800×780mm
4.额定功率：<11KW（12台为例）
5.环境温度：－10℃ ～40 ℃
6.相对湿度：<85%
7.设备重量：200Kg
（三）产品结构:
1.桌身部分：钢质喷塑。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
2.桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
3.实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
（四）基本配置：

序号	配置名称	型号	规格(长×宽×高)	单位	数量	备注
（一）组合式多媒体示教台配置：
1	多功能示教台		2400×800×780mm	套	1
2	电脑		CPU:英特尔I5 4590/主板：主板B85/内存条：8G内存/硬盘：240G固态硬盘/炫酷机箱/键鼠套装/机箱电源：金河田主机电源/ CPU风扇：纯铝风冷散热风扇/21.5显示器	套	1
3	安全用电		★实验室智慧用电安全控制系统	套	1	附1
5	电源总控制台	WXK-01		套	1
6	交换机		24口交换机	套	1
7	★通信板：		1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）上位机与各学生实验台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。	套	1
8	★实验台管理系统（上位机软件）：		1）添加、删除、配置各实验台模块。 2）实时监测各学生实验台各项模块实时参数。 3）远程控制各实验台模块功能开关，按键锁定。 4）软件用户登录管理功能。	套	1	具有软件著作权
9	高级五轮转椅			张	1

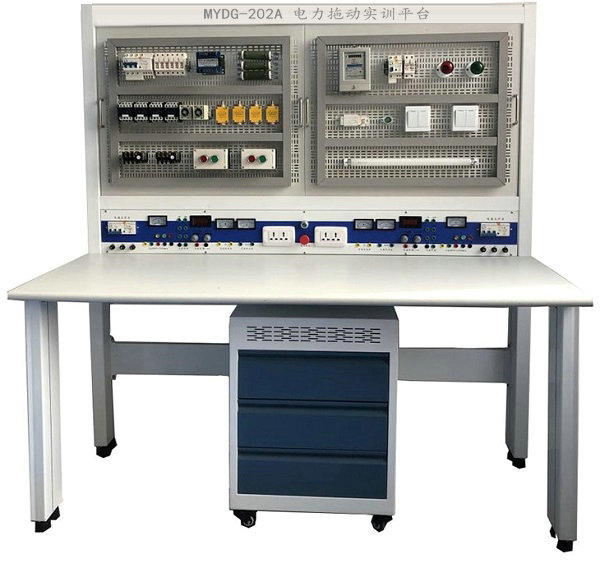

一、MYDG-202A电力拖动实训台-概述：
该设备适用于电工专业、机电一体化技术、电气自动化设备安装与维修专业、机械制造与自动化专业实训，可用于《电气控制系统安装与调试》、《电工基础》、《电气与电机控制技术》等课程的实验实训教学，及职业技能大赛及现代电气控制系统安装与调试项目实训。本实训室也适用于机电类院校、企业、下岗职工、再就业人员进行在职或岗前职业技能培训。
电力拖动实训室设备由钢板作制作的多功能安装板（网孔板）设备和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。
二、技术指标
1、外型尺寸1600mm×700mm×1700mm；
2、设备的材料：铝木结构；
3、电源：
1) 输出交流电源：三相四线380V、单相220V，电压电流表指示。
2) 低压交流电源:3V、6V、9V、12V、18V、24V、36V；并可输出双3V、6V、9V、12V、18V。
3) 电源插座：提供4个多功能电源插座。
4) 人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮。
5) 测量仪表:指针式交流450V电压表一只；指针式交流电流表3A。
6) 提供整流二极管1N5408，4只，平均电流3A。
三、结构功能：

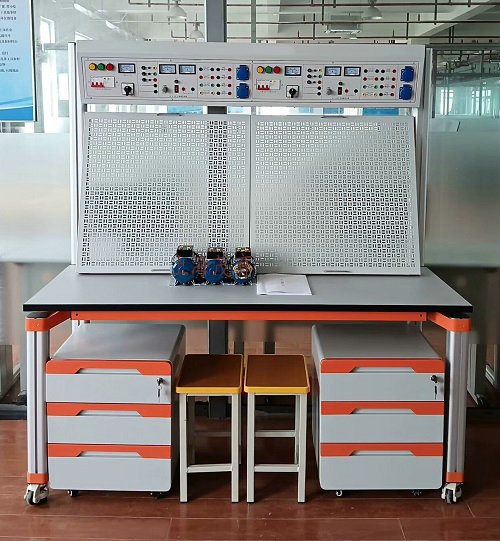

本设备由实训屏（内置电源）、实训桌、储物柜三大部分组成。以铝合金设备主要框架材料；实训屏、桌面采用螺丝连接;立柱采用120×50mm壁厚1.3mm方型铝合金立柱一次挤压成型；横梁为120*20mm铝合金方管；连接转角采用专用高强度加强筋塑粉烤漆工艺。铝镁合金表面经电泳、静电环氧树脂粉末喷涂处理，具有耐腐蚀、防火、防潮等功能，美观实用。由两条铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是双工位电源，每工位电源的布局依次为电源保护装置、电源输出、电源指示装置；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便设备移动。储物柜采用标准三层结构带自锁脚轮。设备储物柜的位置可根据需要灵活调整。
四、实训项目举例：
1、照明电路安装连接实训；
2、单相电能表的应用；
3、电动机点动与连续转动电路连接实训；
4、按钮联锁的电动机正、反转电路连接实训；
5、接触器联锁的电动机正、反转电路连接实训；
6、接触器和按钮双重联锁的电动机正、反转电路连接实训；
7、两地控制的电动机控制电路的安装；
8、电动机定子绕组串联电阻启动控制电路连接实训；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机半波整流能耗制动控制电路连接实训；
12、电动机全波整流能耗制动控制电路连接实训；
13、电动机反接制动控制电路连接实训；
14、电动机往返行程控制电路连接实训；
15、电动机顺序启动控制电路连接实训；
16、电动机定时运转控制电路连接实训；
17、按钮切换的双速电动机控制电路连接实训；
18、时间继电器切换的双速电动机控制电路连接实训；

友情提示：
1、设备验收：各采购单位收货时请检查通用电力拖动实验室成套设备的货品外观，核实通用电力拖动实验室成套设备的数量及配件，拒收处于受损状态的通用电力拖动实验室成套设备；
2、设备质保：上海茂育将为各采购单位提供通用电力拖动实验室成套设备产品说明书内质保条件和质保期，在质保范围内提供对通用电力拖动实验室成套设备的免费维修，超出条件承诺时提供对通用电力拖动实验室成套设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的通用电力拖动实验室成套设备选型错误或通用电力拖动实验室成套设备购买数量错误，造成通用电力拖动实验室成套设备的退换货要求，将不被接受；
4、设备货期：对通用电力拖动实验室成套设备的发货期为参考值，如您需要了解通用电力拖动实验室成套设备的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对通用电力拖动实验室成套设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关通用电力拖动实验室成套设备的技术咨询。
