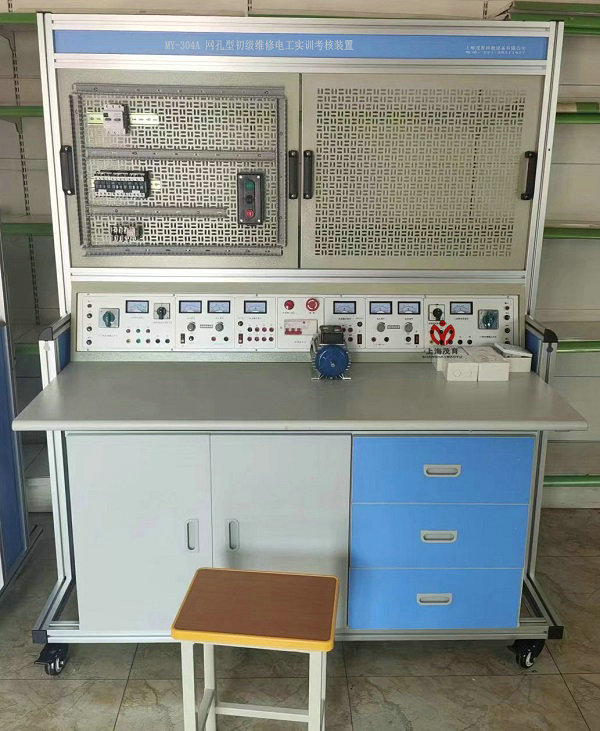

MY-107B立式电工实验装置


立式电工实验装置-特点:
实验台具有较完善的安全保护措施,较齐全的功能。电工实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。
二、
实验装置操作桌结构及功能:
1、电源及参数
1)输入电源:三相四线电源,输入时指示灯亮
2)电源输出:有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。
B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用。
2、函数信号发生器:
1)波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
2)频率范围:由0.1Hz到2MHz,分七个频率档级。
3)正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
4)方波响应:前沿/后沿≤100nS(开路)
5)最大输出幅度(开路):f<lMHz 幅度≤15vp-p ,1M<2MHz 幅度≤11vp-p
6)直流偏置(开路):±l0V
7)输出阻抗Z:Z0=50Ω±5Ω
8)占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。
9)压控振荡(VCF):加外加直流电压0--±5V变化时,对应的频率变化大于l00:1。
10)输出衰减:20dB 40dB 60dB
3、频率计数器:
1)测频范围:lHz~l00MHz。
2)闸门时间:0.01S、0.1S、1S、10S
3)输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。
4、单次脉冲:每次可输出一对正负脉冲。
5、音频功率放大器:输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
6、七段译码器:3组七段译码器及对应译码显示数码管。
7、绝缘电阻:>5MΩ
8、漏电保护:漏电动作电流≤30MA
9、实验屏:
1)外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。
2)外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。
3)外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。
4)外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。
5)外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。
6)外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。
7)四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。
8)指针式功率因数表:外测实验电路功率因数,2.5级。
9)指针式±100uA电流表,1.5级,外测。
10)指针10mA电流表,1.5级,外测。
11)实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。
12)日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。
13)实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。
10、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。一台二座,规格:160×70×172cm
11、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。
12、实验台:由电源、信号源、安全保护装置构成。
13、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。
14、实验模块挂箱:
MY-01  电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
MY-02  由常用分立元件,RC选频网络测定单元组成。
MY-03  三相负载
MY-04  继电控制一单元
MY-05  继电控制二单元
15、器材配备(每台2座): 1台180W三相电动机,1只MF500万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套工具,2张学生凳。
16、用户自备器材:示波器(型号不限),毫伏表,滑线变阻器。
四、实验项目:

1.常用电工仪表的使用
2.线性元件与非线性元件的伏安特性
3.直流电路电压与电位的研究
4.基尔霍夫定律的验证
5.迭加原理与互易定理的验证
6.代文宁定理与诺顿定理的验证
7.电压源与电流源的等效变换
8.受控源的研究
9.一阶电路的响应
10.二阶电路的响应
11.研究LC元件在直流电路和交流电路中的特性
12.交流电路参数的测量
13.正弦交流电路RLC元件的特性
14.RL及RC串联电路实验
15.RLC串联谐振电路
16.日光灯电路连接
17.改善功率因数实验
18.互感的测量
19.三相电路及功率的测量
20.R-C选频网络实验
21.二端口网络的研究
22.单相变压器实验
23.三相异步电动机的使用与起动
24.三相异步电动机的正、反转
25.三相异步电动机的Y-△起动
26.三相异步电动机的顺序控制
27.三相异步电动机的能耗制动
五、配置清单(每台):
    型号
挂箱 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成 MY-01 1
由常用分立元件,RC选频网络测定单元组成 MY-02 1
三相负载 MY-03 1
继电控制一单元 MY-04 1
继电控制二单元 MY-05 1
交流电机 180W 1
万 用 表 MF47 1
数字万用表 DT890B+ 1
尖 嘴 钳   1
电 烙 铁   2
烙 铁 架   2
螺 丝 刀   3
剥 线 钳   1
连 接 线   40

实验台   1台
实验桌   1张
防腐皮   1张
凳子   2张
