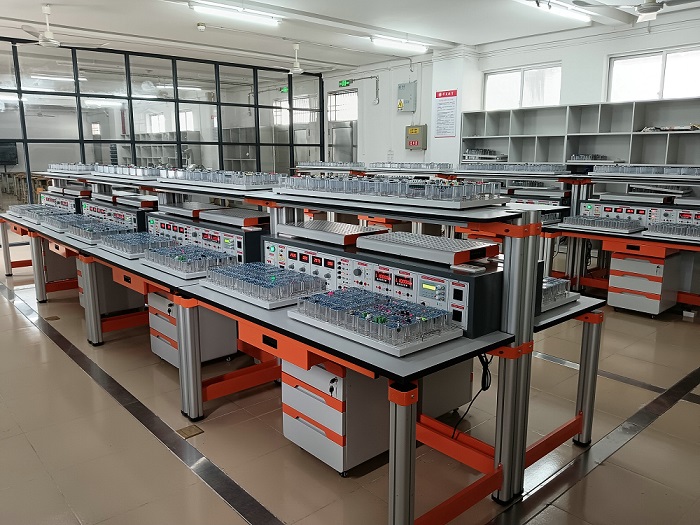

MYMD-15模电数电技术综合应用创新实训考核装置


模电数电技术综合应用创新实训考核装置-概述:
本实训装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、技术指标:
1、工作电源:单相三线 AC 220V±10%  50Hz
2、工作温度:-10~40℃;环境湿度:≤90%(25℃)
3、外形尺寸:长×宽×高=1600×700×1200㎜(左右)
4、整机功耗:≤0.5KW
5、安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
    1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主线,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用塑料有机盒,兼作实物示教,一举多得。电工电子单元模块包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目,均经过反复斟酌、精心配置;其中有许多电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
四、各个功能模块单元功能构成:

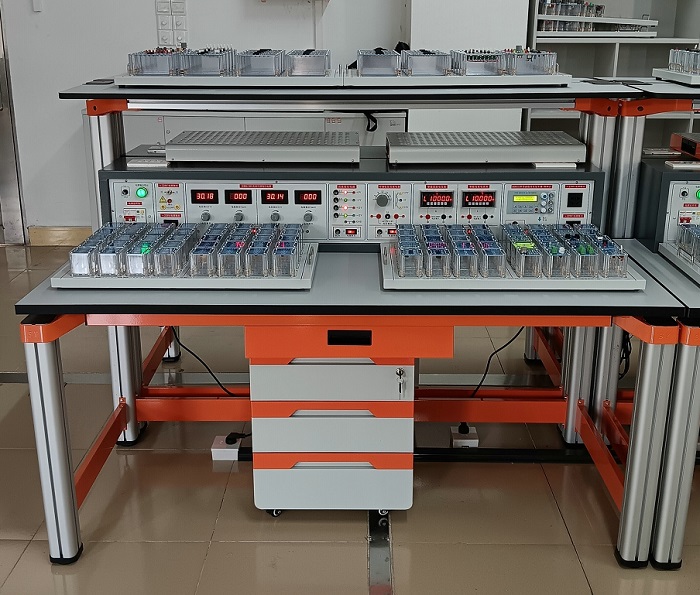

电源仪表控制屏部分介绍:
电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构,铝质面板。
1、控制及交流电源部分
提供单相相固定220V交流电源,设有电流型,电压型漏电开关,具有告警和复位功能。
2、低压交流电源模块
电压3-24V分七档可调,分3V,6V,9V,12V,15V,18V,24V输出,最大输出电流1.5A,电流表指示, 同时提供双17V带中心抽头变压器一只。
3、直流稳流稳压电源模块
★A.双路直流程控电源
   1)采用DAC加MOS管恒流输出,每路输出0-30V/2A,电压稳定度≤0.3%,电流稳定度≤0.3%,有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。
2)2.7寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流,并且具有恒流提醒功能。
3)采用EC11旋钮编码器调节输出电流和限位电流。
4)上位机设置输出电流和限位电流,并有实时监视及锁定和关断功能。
5)电源效应≤0.01%+3mV
6)负载效应≤0.01%+3mV(I≤1A)/≤0.02%+5mV (I≤3A)。
7)恢复时间≤100us。
8)涟波和噪声≤1mVrms。
9)温度系数≤100ppm/℃。
10)工作温度范围-20℃~+50℃。
B.固定直流电源
   1)电压电流参数±5V/5A、±12V/2A。有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。
2)固定电源测量板2.7寸TFT液晶屏具有正负电压显示,正负电流显示,具有过载提示功能。
3)上位机具有实时监视及关断功能。
4)纹波与噪声:150mVp-p。
5)启动上升时间:100ms。
   6)工作温度范围:-20℃~+50℃。
4、直流测量仪表函数发生模块
A、智能型直流电压表
1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
  7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
B智能型直流电流表
1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
  7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
CDDS功率型函数发生器/频率
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。
2)2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。
3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(1HZ-- 10KHz)。
4)频率范围 1HZ~3MHz, EC11旋钮编码器调节。
5)输出幅度采用EC11旋钮编码器调节,正弦波输出具有20db,40db,60db衰减。
6)方波占空比可调, 调节范围:5%-95%调节;
7)外测频率功能,频率计测量范围1HZ-100MHz,幅度3.3V,具有自动换档功能。
8)上位机设置函数信号发生器各个参数,并有实时监视及锁定和关断功能
9)上升时间≤50。
10) 5V正反相单脉冲输出。
11) 工作温度范围:-20℃~+50℃。
5、实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固。实训桌下方设有柜子,可以放置实训模块和工具以及资料等,还设有四个带刹车的轮子,便于移动和固定。
6、提供电烙铁,剥线钳,螺丝刀,尖嘴钳,数字万用表等常用配套工具1套。

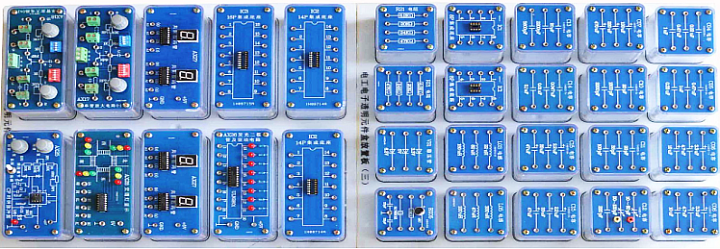

7、电子技术创新实训模块 (具体可见相应清单列表)
提供一套实训模块,可以完成模拟电子技术、数字电子技术和电子综合应用实训项目,电力电子技术应用等。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块有四个弹性插脚,与专用实训孔板配套使用。

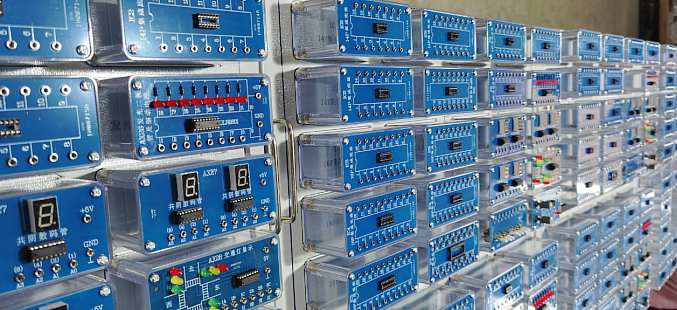

实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路;使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易;面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训;实训时可根据实训内容和技能训练的需要,方便的任意组合实训线路,以完成不同的实训项目等。
五、模电数电技术综合应用创新实训考核装置可以完成的实训项目
(一)模拟电子技术实训项目
项目一  常用二极管的性能测试及应用
项目二  双极晶体管及场效管输出特性的测定
项目三  单管放大电路的研究
项目四  两极放大电路及负反馈放大电路的研究
项目五  助听器电路的调试(电子产品线路)(综合应用)
项目六  恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)
项目七  三极管放大电路故障排除
项目八  整流、滤波及稳压电路的研究
项目九  直流稳压正、负电源电路的研究
项目十  典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)
项目十一  OTL功率放大电路的故障排除
项目十二  LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)
项目十三   运算放大器基本运算电路
项目十四   对由运放器组成的积分运算电路、微分运算电路
项目十五   对由运放器组成的电压比较器传输特性的研究
项目十六   气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)
项目十七  方波、三角波和锯齿波发生器电路的研究与测试
项目十八  三角波、方波及正弦波发生器的制作竞赛
项目十九  RC(文式桥式)正弦波振荡器和制作与调试
项目二十  电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二  直流—直流(DC—DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)
项目二十三  恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)
(二)数字电子技术实训项目
项目一  基本逻辑门电路功能测试
项目二  优先编码器功能测试
项目三  二进制译码器和数据选择器功能测试
项目四  全加器和超前进位全加器功能测试
项目五  数值比较器功能测试
项目六  七段码锁存/译码/驱动器功能测试
项目七  各类触发器功能测试
项目八  双向移位寄存器功能测试
项目九  二一五一十进制计数器功能测试
项目十  二位十进制计数/译码/驱动/显示电路
项目十一  可逆十进制计数电路功能测试
项目十二  N进制计数电路功能测试
项目十三  555定时器基本应用电路
项目十四  微分型单稳态触发器
项目十五  集成单稳态触发器及其应用
项目十六  集成施密特触发器及其应用
(三)数字/模拟电子技术综合应用实训项目
项目十七  声光控制节能路灯电路(电子产品线路)(综合应用)
项目十八  8线数据传输电路(电子产品线路)(综合应用)
项目十九  4位环形计数节拍发生器(电子产品线路)(综合应用)
项目二十  秒脉冲信号发生器(电子产品线路)(综合应用)
项目二十一  救护车/消防车声响报警电路(电子产品线路)(综合应用)
项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三  数控变频三角波—方波发生器
项目二十四  移位寄存器彩灯显示电路(电子产品线路)(综合应用)
项目二十五  8位优先编码器抢答电路(电子产品线路)(综合应用)
项目二十六  触摸式密码电子锁电路(电子产品线路)(综合应用)
项目二十七  数字钟电路(电子产品线路)(综合应用)
项目二十八  二位十进制计数符合电路(电子产品线路)(综合应用)
项目二十九  交通灯控制电路(电子产品线路)(综合应用)
项目三十   升/降阶梯波发生器(电子产品线路)(综合应用)
项目三十一  光电转换加/减计数电路(电子产品线路)(综合应用)
(四)、电力电子技术及应用创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路(电阻负载)的调试与分析
项目四 晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究
项目五 IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)
项目六 双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)
项目七 功率晶体管(BJT)PWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)
