MY-112F电子工艺实训考核台

电子工艺实训考核台-是根据以能力为本位、以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训,使学生掌握电子产品装配和调试的基本技能,同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。
二、装置特点:
1、采用生产流水线结构,使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2、提供了多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发,以培养学生的创新能力。
3、配套实训资料齐全:提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书,完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
4、可配置通用电工电子实训挂箱,扩展电工类、电子类的实训项目。
三、技术性能:
1、输入电源:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:温度-10℃~+ 40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<0.5KVA
4、外形尺寸:1280mm×650mm×2000mm(双人座)
三、基本配置及功能:

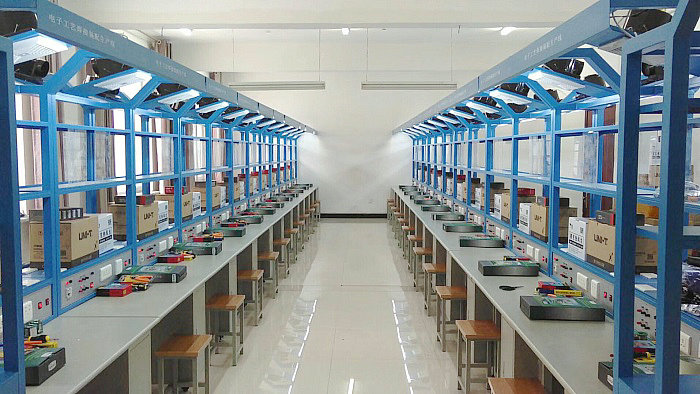

实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构 , 正反两面资源相同。
(一)实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1、正反两面各配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。
2、正反两面各有一块实训面板,分别提供九路 AC220V 电源插座接口和四路固定直流电源,可为实训挂箱、外配仪器设备提供工作电源;其中四路固定直流电源电压分别为 ±12V 、 ±5V ,每路均设有短路过流保护和自恢复功能。
3、铝合金框架为双层结构。第一层用于挂放元件盒(焊接工序用)或实训挂箱(调试工序用)。第二层设有四个 PVC 夹板,可用来夹放相关实训资料。
4、顶部框架上设有电风扇和 30W 日光灯(照明设备)各两个。
(二)电源柜
1、输入电源:三相四线(或三相五线)~380V±10%  50Hz
2、输出电流:20A
3、设有电源插座、风扇、照明日光灯等电源控制系统,可为10个实训台提供工作电源;具有三相电源指示、漏电保护功能,使用安全可靠。
(三)实训套件2套/台)

序号 实训套件 能力目标
1 直流稳压电源 掌握稳压电源的工作原理,并学会电子电路的测试、检修方法与技巧
2 单端电流反馈他激式隔离开关电源 采用专用集成电路UC3844作PWM控制器,可直接驱动MOSFET功率场效应管工作
3 全硅六管超外差式调幅收音机 熟悉集成电路调幅收音机的电路结构及工作原理
4 OTL 功率放大电路 掌握互补对称式OTL功放电路的工作原理,学会测试低频功率放大器频率特性的方法,并熟悉常用仪器仪表的使用方法
5 多路抢答器 了解抢答器的工作原理,并进一步熟悉电子电路的装配、调试、检修方法
6 脉宽调制控制器 了解场效应管在脉宽调制控制器的工作原理
7 可编程定时器 掌握可编程定时器的电路结构和工作原理,熟悉CD4543、CD4029、CD4011在电路中的具体应用
8 声光双控节电灯 了解声光控节电灯电路结构和工作原理,熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
9 门锁防盗报警器 进一步了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理
10 光控音乐门铃 了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理
11 A/D、D/A转换 掌握DAC0832和ADC0809芯片的应用。
12 七彩循环装饰灯控制器 熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺
13 台灯调光电路 了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
14 编码电子锁电路 了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理
15 LED数字钟 熟悉数字钟的结构及各部分的工作原理,学会将单元电路组成系统电路的方法,熟悉中规模集成电路和显示器件的使用方法,了解简单数字系统的实训调试方法
(四)实训工具(2套/台)
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱,同时也可为用户代办其它实训器材。
(五)实训挂箱(2套/台)
1.FC-01 常用元器件单元(一)
提供常用的电阻、电容、电感、数码管、二极管等元器件。
2.FC-02 常用元器件单元(二)
提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器(0V、6V、10V、14V抽头各一路及中心抽头17V两路)等元器件。
3.FC-03 直流电源单元
一路可调直流电源:0~30V/1A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。
4.FC-04 测量仪表单元
(1)直流数字电压/电流表一只:三位半数字显示,精度0.5级;电压表量程分200mV、2V、20V、200V四档,输入阻抗为10MΩ;电流表量程分2mA、20mA、200mA、2000mA四档,琴键开关切换选择,设有过载保护功能。
(2)交/直流数字电压表一只:三位半数字显示,精度0.5级,量程分200mV、2V、20V三档,琴键开关切换选择;交流数字电压表(真有效值)频带范围10Hz~1MHz。
5.FC-05 信号源单元
提供正弦波、三角波、方波三种波形,输出频率范围2Hz~47kHz,幅度为0~12V连续可调;频率计的测频范围为0.1Hz~100kHz。
四、实训项目
1. 直流稳压电源的焊接与调试
2. 单端电流反馈他激式隔离开关电源的焊接与调试
3. 全硅六管超外差式调幅收音机焊接与调试
4.  OTL功率放大电路的焊接与调试
5. 多路抢答器焊接与调试
6. 脉宽调制控制器焊接与调试
7. 可编程定时器焊接与调试
8. 声光双控节电灯的焊接与调试
9. 门锁防盗报警器的焊接与调试
10. 光控音乐门铃的焊接与调试
11.  A/D、D/A转换的焊接与调试
12. 七彩循环装饰灯控制器的焊接与调试
13. 台灯调光电路的焊接与调试
14. 编码电子锁电路的焊接与调试
15.  LED数字钟的焊接与调试
