MY-403B 中级电工电拖实训考核装置







中级电工电拖实训考核装置-是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据电工培训考核的实际情况而设计的,以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工电拖实训考核柜坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性。该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验。该套设备适用于各劳动职业技能鉴定部门,同时也适应中职、技校电工电拖专业教学与实训考核的理想设备。
二、
装置构及电器配置:

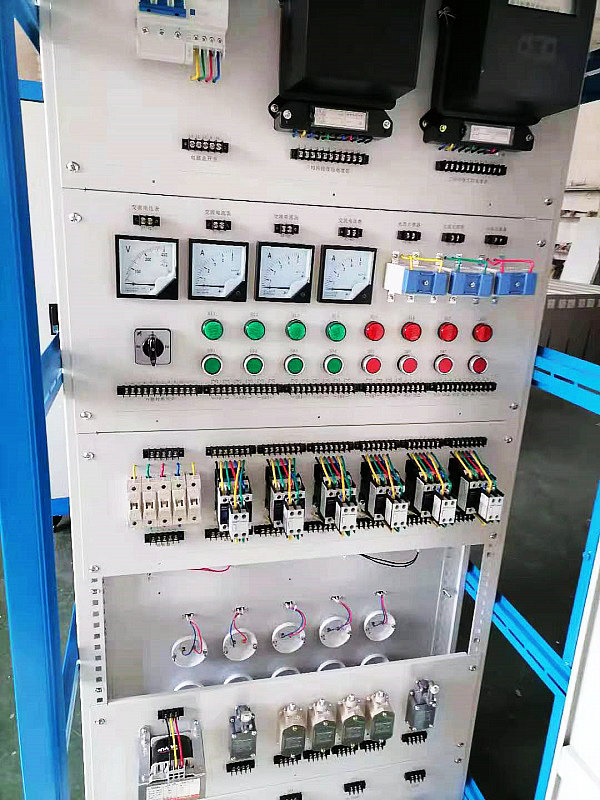

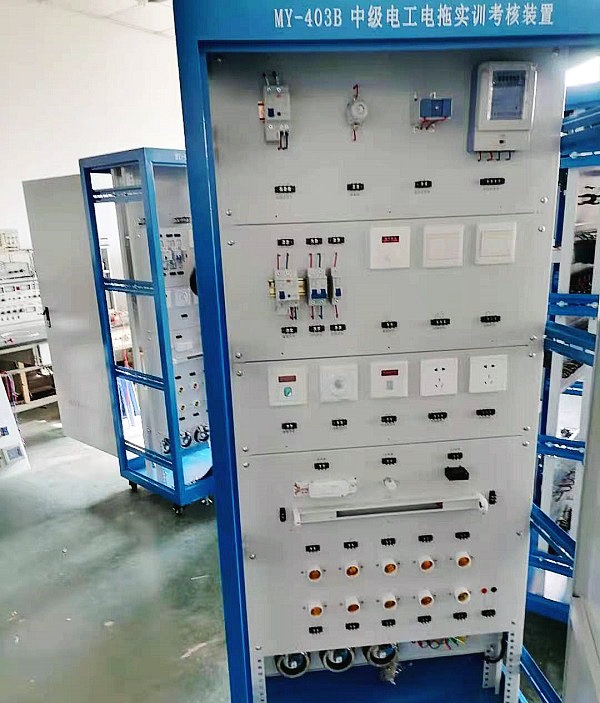

        该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。
三、
主要技术参数:
1、输入电源:电压AC380V±5%,电流5A。
2、外形尺寸:700mm×500mm×1700mm
3、设备重量:230Kg

四、中级电工电拖实训考核装置实验操作项目:
1、触摸开关控制白炽灯电路;
2、白炽灯控制电路;
3、人体感应开关控制楼梯白炽灯电路;
4、声控开关控制楼梯白炽灯电路;
5、日光灯控制电路;
6、单相电度表直接安装电路;
7、单相电度表间接安装电路;
8、单相电动机控制电路;
9、并励直流电动机调磁调速电路;
10、并励直流电动机电枢回路串电阻调速电路;
11、并励直流电动机电枢回路串电阻二级起动控制电路;
12、并励直流电动机电枢反接法正反转控制电路;
13、电流互感器与电流表配用接线电路;
14、电压表、电流表安装电路;
15、三相四线有功电度表直接安装电路;
16、三相四线有功电度表间接安装电路;
17、三相四线无功电度表直接安装电路;
18、三相四线无功电度表间接安装电路;
19、一台电流互感器用于单相回路的接线电路;
20、两台电流互感器接成不完全星形接线电路;
21、三台电流互感器接成星形接线电路;
22、两台电流互感器差接接线电路;
23、三台电流互感器接成三角形接线电路;
24、万能转换开关和电压表测量三相电压接线电路;
25、异步电动机点动控制电路;
26、异步电动机自锁控制电路;
27、具有过载保护自锁控制电路;
28、异步电动机单向点动、起动控制电路;
29、异步电动机两地控制电路;
30、异步电动机联锁正反转控制电路;
31、正反转点动、起动控制电路;
32、双重联锁正反转控制电路;
33.自动往返控制电路;
34、位置开关作自动停止正反转起动控制电路;
35、带有点动的自动往返控制电路;
36、异步电动机星、三角控制电路;
37、接触器控制星、三角控制电路;
38、串电阻降压起动控制电路;
39、异步电动机反接制动控制电路;
40、异步电动机能耗制动控制电路;
41、双速电动机的切换运行控制电路;
42、手动顺序起动控制电路;
43、自动顺序起动控制电路;
44、C620-1型车床控制电路;
45、电动葫芦 电气控制电路;
46、Y3150型滚齿机控制电路;
注:本装置配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W)。

每台配置清单
一.电工部分
序号 名称 数量 单位 备注
1 日光灯实训组件 1
2 彩色灯泡及灯座 10
3 单线开关 1
4 二线开关 1
5 单相漏电开关 1
6 三相开关 1
7 调光开关 1
8 触摸延时开关 1
9 人体感应自动开关 1
10 声光控延时开关 1
11 盒式开关 1
12 插座 2
13 螺旋式溶断器 2
14 4uF电容 1
15 单相电度表 1
16 单相交流电机 1
二.电拖部分
序号 型号 名称 数量 单位 备注
1 D247LE﹣32 三相漏电开关 1 正泰
2   电流互感器 3 正泰
3 DT862﹣4 三相四线有功电能表 1 正泰
4 DX862﹣4 三相四线无功电能表 1 正泰
5 CJX2﹣0901 交流接触器 6 正泰
6 JZ7﹣44 中间继电器 2 正泰
7 JR36﹣20 热继电器 3 正泰
8   螺旋式熔断器 4 正泰
9 YBLX﹣19/21 行程开关 6 正泰
10 ST3 电子式时间继电器 2 SUNWORLD
11   桥堆 1
12 200KVA 变压器 1 德力西
13   可控硅 1
14 1K/100W 可调瓷盘 3 德力西
15 380(△)180W
鼠笼式三相异步电机
(带离心开关)
1
16   双速异步电机 1
17 50W/220V 直流并励电动机 1
三.控制面板部分
序号 型号 名称 数量 单位 备注
1 6L2 交流电压表   450V 1 精华
2 6L2 交流电流表   30A 3 精华
3   指示灯 7 正泰
4   控制按钮 8 正泰
5   转换开关 1 长江
