二、装置结构及电器配置:

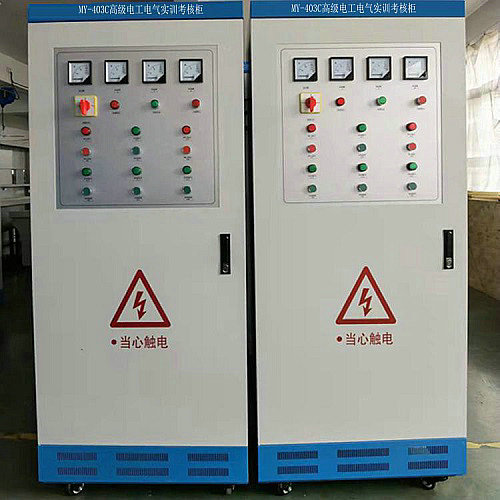

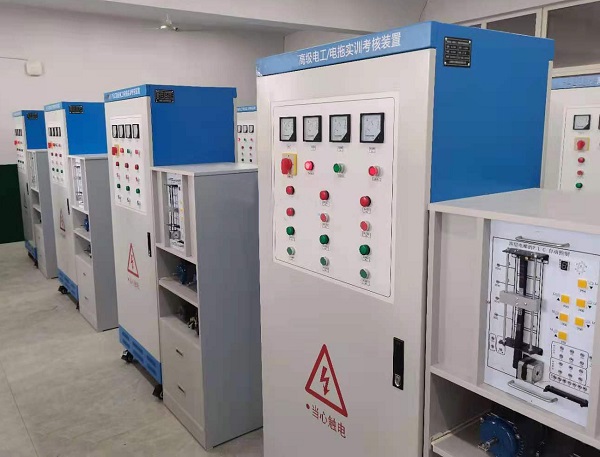

该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。
三、实训装置主要技术参数:
1、输入电源:电压AC380V±5%,电流5A。
2、外形尺寸:700mm×500mm×1700mm
3、设备重量:230Kg
四、实验操作项目:
1、触摸开关控制白炽灯电路;
2、白炽灯控制电路;
3、人体感应开关控制楼梯白炽灯电路;
4、声控开关控制楼梯白炽灯电路;
5、日光灯控制电路;
6、单相电度表直接安装电路;
7、单相电度表间接安装电路;
8、单相电动机控制电路;
9、并励直流电动机调磁调速电路;
10、并励直流电动机电枢回路串电阻调速电路;
11、并励直流电动机电枢回路串电阻二级起动控制电路;
12、并励直流电动机电枢反接法正反转控制电路;
13、电流互感器与电流表配用接线电路;
14、电压表、电流表安装电路;
15、三相四线有功电度表直接安装电路;
16、三相四线有功电度表间接安装电路;
17、三相四线无功电度表直接安装电路;
18、三相四线无功电度表间接安装电路;
19、一台电流互感器用于单相回路的接线电路;
20、两台电流互感器接成不完全星形接线电路;
21、三台电流互感器接成星形接线电路;
22、两台电流互感器差接接线电路;
23、三台电流互感器接成三角形接线电路;
24、万能转换开关和电压表测量三相电压接线电路;
25、异步电动机点动控制电路;
26、异步电动机自锁控制电路;
27、具有过载保护自锁控制电路;
28、异步电动机单向点动、起动控制电路;
29、异步电动机两地控制电路;
30、异步电动机联锁正反转控制电路;
31、正反转点动、起动控制电路;
32、双重联锁正反转控制电路;
33、自动往返控制电路;
34、位置开关作自动停止正反转起动控制电路;
35、带有点动的自动往返控制电路;
36、异步电动机星、三角控制电路;
37、接触器控制星、三角控制电路;
38、串电阻降压起动控制电路;
39、异步电动机反接制动控制电路;
40、异步电动机能耗制动控制电路;
41、双速电动机的切换运行控制电路;
42、手动顺序起动控制电路;
43、自动顺序起动控制电路;
44、C620-1型车床控制电路;
45、电动葫芦 电气控制电路;
46、Y3150型滚齿机控制电路;
47、PLC控制电动机启停
48、PLC控制电动机Y/△启动
49、PLC控制电动机正反转
50、PLC控制电动机顺序启动51、PLC控制
电动机往返运动
52、PLC控制电动机Y/△转换时间的调节
53、四层电梯控制系统(选配)
注:本装置配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W),一台四层电梯仿真模型。
每台配置清单(柜式)
一.电工部分
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
日光灯实训组件 |
1 |
套 |
上海 |
2 |
彩色灯泡及灯座 |
10 |
套 |
上海 |
3 |
单线开关 |
1 |
只 |
上海 |
4 |
二线开关 |
1 |
只 |
上海 |
5 |
单相漏电开关 |
1 |
只 |
正泰 |
6 |
三相开关 |
1 |
只 |
长江 |
7 |
调光开关 |
1 |
只 |
飞雕 |
8 |
触摸延时开关 |
1 |
只 |
飞雕 |
9 |
人体感应自动开关 |
1 |
只 |
飞雕 |
10 |
声光控延时开关 |
1 |
只 |
飞雕 |
11 |
盒式开关 |
1 |
只 |
上海 |
12 |
插座 |
2 |
只 |
飞雕 |
13 |
螺旋式溶断器 |
2 |
只 |
正泰 |
14 |
4uF电容 |
1 |
只 |
上海 |
15 |
单相电度表 |
1 |
只 |
上海 |
16 |
单相交流电机 |
1 |
只 |
鹿城 |
二.电拖部分
序号 |
型号 |
名称 |
数量 |
单位 |
备注 |
1 |
D247LE﹣32 |
三相漏电开关 |
1 |
只 |
正泰 |
2 |
|
电流互感器 |
3 |
只 |
正泰 |
3 |
DT862﹣4 |
三相四线有功电能表 |
1 |
只 |
正泰 |
4 |
DX862﹣4 |
三相四线无功电能表 |
1 |
只 |
正泰 |
5 |
CJX2﹣0901 |
交流接触器 |
6 |
只 |
正泰 |
6 |
JZ7﹣44 |
中间继电器 |
2 |
只 |
正泰 |
7 |
JR36﹣20 |
热继电器 |
3 |
只 |
正泰 |
8 |
|
螺旋式熔断器 |
4 |
只 |
正泰 |
9 |
YBLX﹣19/21 |
行程开关 |
6 |
只 |
正泰 |
10 |
ST3 |
电子式时间继电器 |
2 |
只 |
SUNWORLD |
11 |
|
桥堆 |
1 |
只 |
上海 |
12 |
200KVA |
变压器 |
1 |
只 |
德力西 |
13 |
|
可控硅 |
1 |
只 |
上海 |
14 |
1K/100W |
可调瓷盘 |
3 |
只 |
德力西 |
15 |
380(△)180W |
鼠笼式三相异步电机
(带离心开关)
|
1 |
只 |
鹿城 |
16 |
|
双速异步电机 |
1 |
只 |
鹿城 |
17 |
50W/220V |
直流并励电动机 |
1 |
只 |
鹿城 |
18 |
40点 |
PLC三菱主机 |
1 |
只 |
日本 |
19 |
|
三菱主机工作电源等 |
1 |
套 |
|
三.控制面板部分
序号 |
型号 |
名称 |
数量 |
单位 |
备注 |
1 |
6L2 |
交流电压表 450V |
1 |
只 |
精华 |
2 |
6L2 |
交流电流表 30A |
3 |
只 |
精华 |
3 |
|
指示灯 |
7 |
只 |
正泰 |
4 |
|
控制按钮 |
8 |
只 |
正泰 |
5 |
|
转换开关 |
1 |
只 |
长江 |
四、仿真电梯模型一台(选配)
友情提示:
1、设备验收:各采购单位收货时请检查高级电工电拖实训考核装置 (PLC控制)的货品外观,核实高级电工电拖实训考核装置(PLC控制)的数量及配件,拒收处于受损状态的高级电工电拖实训考核装置(PLC控制);
2、设备质保:茂育将为各采购单位提供高级电工电拖实训考核装置(PLC控制)产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的高级电工电拖实训考核装置(PLC控制)选型错误或高级电工电拖实训考核装置(PLC控制)购买数量错误,造成高级电工电拖实训考核装置(PLC控制)的退换货要求,将不被接受;
4、设备货期:对高级电工电拖实训考核装置(PLC控制)的发货期为参考值,如您需要了解高级电工电拖实训考核装置(PLC控制)的精确货期,请与上海茂育的销售人员联系;
5、咨询电话:如各采购单位对高级电工电拖实训考核装置(PLC控制)有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关高级电工电拖实训考核装置(PLC控制)的技术咨询。
