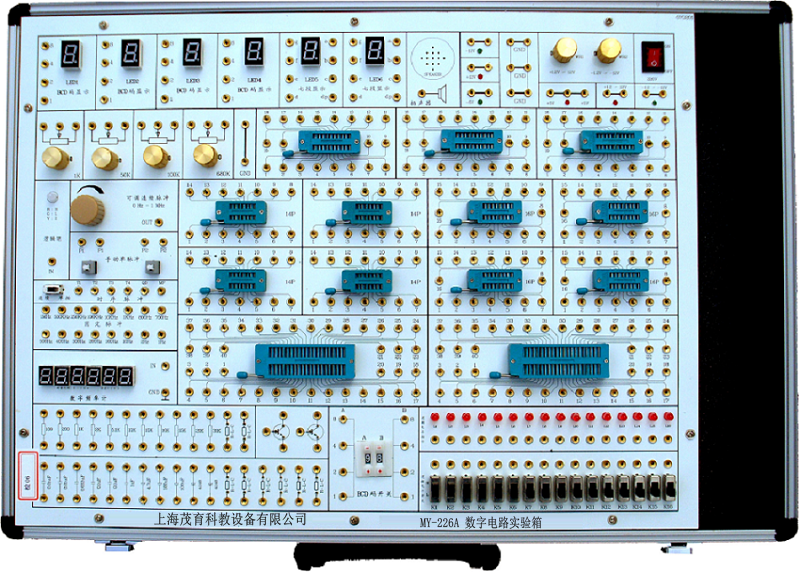

MY-226A 数字电路实验系统



一、数字电路实验箱组成:
1、电源:交流输入:220V±10% 、50Hz
         固定直流输:出5V/2A、-5V/0.5A、±12V/0.5A 、;
         可调直流输出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)
2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
3、连续脉冲源:0~1MHz。
4、固定频率脉冲源16路,输出为TTL电平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。
6、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz。
7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。
8、十六位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。
9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用。
10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
11、BCD码开关二组。提供BCD输入。
12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;
13、可变电位器4只,阻值分别1K,50K,100K,680K。
14、开放实验区,用于扩展实验、课程设计使用。
(1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC。
(2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。

二、数字电路实验箱实验项目:
1、门电路的逻辑功能及测试实验
2、组合逻辑电路(半加器、全加器及逻辑运算)实验
3、触发器实验(一) R-S、D、JK
4、触发器实验(二)三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验

数字电路实验箱可选做如下实验:
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
三、实验室每人每套配置方案(二人为一组,一组用一张实验桌)
1、MY-226     必配    1台
2、示波器     自配    1台
3、万用表     自配    1只
4、实验桌     自配    1张
5、实验椅     自配    2把

友情提示:
1、设备验收:各采购单位收货时请检查数字电路实验箱的货品外观,核实数字电路实验箱的数量及配件,拒收处于受损状态的数字电路实验箱
2、设备质保:茂育将为各采购单位提供数字电路实验箱产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的数字电路实验箱选型错误或数字电路实验箱购买数量错误,造成数字电路实验箱的退换货要求,将不被接受;
4、设备货期:对数字电路实验箱的发货期为参考值,如您需要了解数字电路实验箱的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对数字电路实验箱有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关数字电路实验箱的技术咨询。
