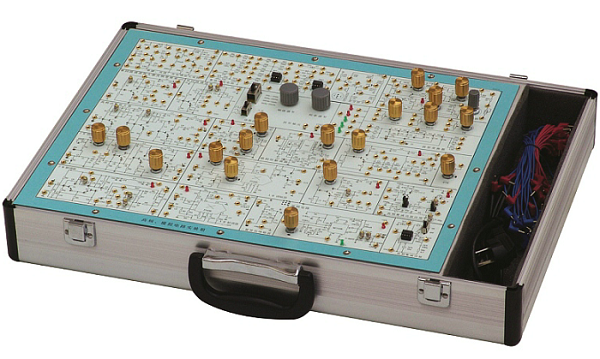

MY-221高频模拟电路实验箱


MY-221高频模拟电路实验箱将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。该实验箱工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。
一、高频模拟电路实验箱技术性能:
电源:
   输入:AC 220V±l0%
     输出:DC ±5V,-8V,±12V,最大输出电流均为200mA
信号源:(函数发生器)
     输出波形:方波、三角波、正弦波
     频率范围:分四档2HZ~20HZ、20HZ~200HZ、200HZ~2KHZ,2KHZ~20KHZ
   幅    值:正弦波Vp-p:0~14V( l4V为峰、一峰值,且正负对称)
         方 波Vp-p:0~24V(24V为峰一峰值,且正负对称)
         三角波Vp-p:0~24V(24V为峰一峰值,且正负对称)

二、高频模拟电路实验箱实验项目:
(一)可完成高频电路实验:
1.单调谐回路谐振放大器;
2.双调谐回路谐振放大器
3.高频功率放大器(丙类)
4.LC电容反馈三点式振荡器
5.石英晶体振荡器
6.振幅调制器(利用乘法器)
7.调幅波信号的解调
8.变容二极管调频振荡器
9.相位鉴频器
10.集成电路(压控振荡器)构成的频率调制器
11.集成电路(锁相环)构成的频率解调器
12.利用二极管函数电路实现波形转换。
13.RC集成振荡器;
14.混频电路
15.集成高频功率放大器的应用
a::调频无线话筒;
b:电视信号转发器;
c:信号发生器
(二)可完成模拟电路实验:
1.单级放大电路
2.两级放大电路
3.负反馈放大电路
4.射极跟随器
5.差动放大电路
6.比例求和运算电路
7.积分与微分电路
8.波形发生电路
9.有源滤波器
10.电压比较器
11.IC电路RC正弦波振荡器
12.集成功率放大器
13.整流滤波与并联稳压电路
14.串联稳压电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对称功率放大器
21.波形变换电路
22.扬效应管实验


友情提示:
1、设备验收:各采购单位收货时请检查高频模拟电路实验箱的货品外观,核实高频模拟电路实验箱的数量及配件,拒收处于受损状态的高频模拟电路实验箱
2、设备质保:茂育将为各采购单位提供高频模拟电路实验箱产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的高频模拟电路实验箱选型错误或高频模拟电路实验箱购买数量错误,造成高频模拟电路实验箱的退换货要求,将不被接受;
4、设备货期:对高频模拟电路实验箱的发货期为参考值,如您需要了解高频模拟电路实验箱的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对高频模拟电路实验箱有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关高频模拟电路实验箱的技术咨询。
