MY-317C 传感器与测控技术实验装置

传感器与测控技术实验装置

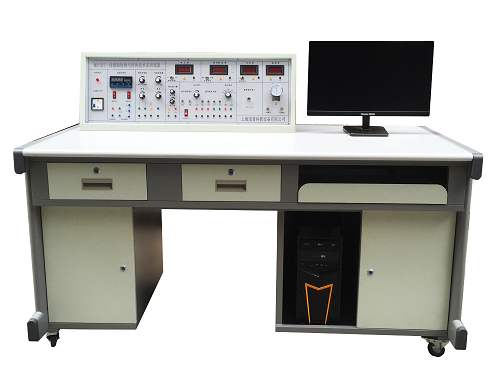

MY-317C 传感器与测控技术实验装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。
   主控台部分:提供高稳定的±5V、±15V、±2V~±10V(可调)、±2V~±24V(连续可调)、直流稳压电源;二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表;温度表,温度控制仪微机电源。低频信号系统源1Hz-30Hz(可调);音频信号源0.4KHz-10KHz;差动放大器,气压表、储气箱;RS232计算机串行接口。

二、传感器与测控技术实验装置技术参数
输入电源 AC220V 50Hz 非线性误差 ≤ 5%
直流电源 ± 5V ± 15V 测量精度 ≤ 1%
稳压系数 ± 1% 功 耗 100VA
电压纹波 ≤ 10mV 输出电流 1A
三、传感器技术指标
序号 实验模块 传感器名称 量 程 精 度
1 电阻霍尔式传感器 电阻式传感器 ± 2mm ±2%
2 霍尔式传感器 ≥ 2mm 0.1%
3 电容式传感器 电容式传感器 ±3mm ±2.5%
4 电感式传感器 电感式传感器 ± 3mm ± 3%
5 光电式传感器 光电式传感器 0-2500 转/分
6 涡流式传感器 涡流式传感器 ≥ 3mm
7 温度式传感器 温度式传感器 0-80℃ ± 2%
8   磁电式传感器   0.5V/m
9 压电式加速度传感器 压电式加速度传感器 1-30Hz
10 光纤式传感器 光纤式传感器 ≥ 1.5mm
11 压力传感器 压力传感器 0-30kpa ± 2%
12 超声波传感器 超声波传感器 20-60cm 1cm
三、实验内容:
实验一:电阻式传感器的单臂性能实验
实验三:电阻式传感器的全桥性能实验
实验五:电阻式传感器的震动实验
实验七:变面积式电容传感器特性实验
实验九:电容传感器的震动实验
实验十一:差动变压器的特性实验
实验十三:差动变压器的震动实验
实验十五:光电式传感器的转速测量实验
实验十七:接近式霍尔传感器实验
实验十九:涡流传感器的位移特性实验
实验二十一:涡流式传感器的震动实验
实验二十三:温度传感器及温度控制实验(AD590)
实验二十五:磁电式传感器转速测量实验
实验二十七:压电加速度式传感器的特性实验
实验二十九:光纤传感器的振动实验
实验三十一:压阻式转压力传感器的特性实验
实验三十三:超声波传感器的位移特性实验
实验二:电阻式传感器的半桥性能实验
实验四:单臂、半桥、全桥性能实验
实验六:电阻式传感器的电子秤实验
实验八:差动式电容传感器特性实验
实验十:电容传感器的电子秤实验
实验十二:自感式差动变压器的特性实验
实验十四:差动变压器的电子秤实验
实验十六:光电式传感器的旋转方向测量实验
实验十八:霍尔传感器的转速测量实验
实验二十:被测体材质对涡流传感器特性的影响实验
实验二十二:涡流式传感器的转速测量实验
实验二十四:磁电式传感器的特性实验
实验二十六:磁电式传感器的应用实验
实验二十八:光纤传感器的位移特性实验
实验三十:光纤传感器的转速测量实验
实验三十二:压阻式传感器的差压测量
实验三十四:超声波传感器的应用实验
备注:带号实验为思考实验

友情提示:
1、设备验收:各采购单位收货时请检查传感器与测控技术实验装置的货品外观,核实传感器与测控技术实验装置的数量及配件,拒收处于受损状态的传感器与测控技术实验装置;
2、设备质保:上海茂育将为各采购单位提供传感器与测控技术实验装置产品说明书内的质保条件和质保期,在质保范围内提供对传感器与测控技术实验装置的免费维修,超出条件承诺时提供对装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的传感器与测控技术实验装置选型错误或传感器与测控技术实验装置购买数量错误,造成传感器与测控技术实验装置的退换货要求,将不被接受;
4、设备货期:对传感器与测控技术实验装置的发货期为参考值,如您需要了解传感器与测控技术实验装置的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对传感器与测控技术实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关传感器与测控技术实验装置的技术咨询。
