MY-591千斤顶实测绘图组合训练装置

千斤顶实测绘图组合训练装置-产品特点
1、项目实际化：以钢制小型千斤顶为训练对象；
2、功能系统化：千斤顶拆装零件测量装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会。
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；

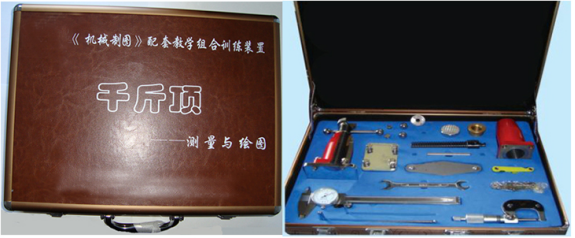

5、管理便利化：千斤顶、组装与测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

《千斤顶》实测绘图训练组合装置
项目	参数	项目	参数
外形尺寸	40×30×7cm	重量	3(kg)
精密测量工具	带表游标卡尺、外径千分尺、梯形螺纹样板	专用组装工具	外六角扳手、内六角扳手

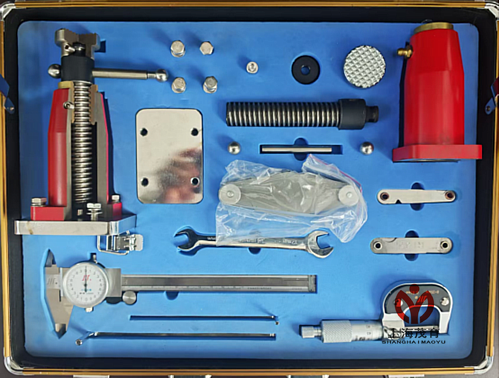

测绘（零）部件	精制小型千斤顶两台（含散件一套）1、千斤顶尺寸：90X55X150（mm）； 2、最大顶起尺寸：50mm； 3、最大顶起重量：1吨； 4、螺杆参数：Tr20X4-7e； 5、螺母参数：Tr20X4-7H； 6、精度等级：7(GB10095-2018)	教学资料	1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、 3、千斤顶模拟组装视频。 4、千斤顶实物组装视频（含）现场演示 1）千斤顶工作原理（配音字幕） 2）千斤顶结构组成（配音字幕） 3）千斤顶拆卸过程（配音字幕） 4）千斤顶零件草图绘制（配音字幕） 5）千斤顶零件草图尺寸标注（配音字幕） 6）装配过程（配音字幕） 5、模拟仿真微课教学训练系统软件。
类型	便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里)	外观颜色	综色
教学软件（机电工程课程虚拟仿真教学系统）	1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像）

三、产品功能

训练模式	训练内容
1、千斤顶组装训练； 2、千斤顶零件尺寸测量训练； 3、千斤顶装配图绘制训练； 4、千斤顶零件图绘制训练。	训练一千斤顶组装训练训练二千斤顶零件尺寸测绘训练三千斤顶标准零件选定训练四千斤顶装配图绘制训练五千斤顶零件图绘制训练六千斤顶图纸文件整理

友情提示：
1、设备验收：各采购单位收货时请检查千斤顶实测绘图组合训练装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的千斤顶实测绘图组合训练装置；

2、设备质保：茂育将为各采购单位提供千斤顶实测绘图组合训练装置产品说明书内的质保条件和质保期，在质保范围内提供对千斤顶实测绘图组合训练装置的免费维修，超出条件承诺时提供对本装置的有偿维修；

3、设备退换货：各采购单位单方面原因导致的千斤顶实测绘图组合训练装置选型错误或购买数量错误，造成千斤顶实测绘图组合训练装置的退换货要求，将不被接受；

4、设备货期：对千斤顶实测绘图组合训练装置的发货期为参考值，如您需要了解千斤顶实测绘图组合训练装置的精确货期，请与茂育的销售人员联系；

5、咨询电话：如各采购单位对千斤顶实测绘图组合训练装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关千斤顶实测绘图组合训练装置的技术咨询。
