MY-592台虎钳实测绘图组合训练装置

《台虎钳》实测绘图组合训练装置以精制小型台虎钳为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握复杂机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型台虎钳（一台）。

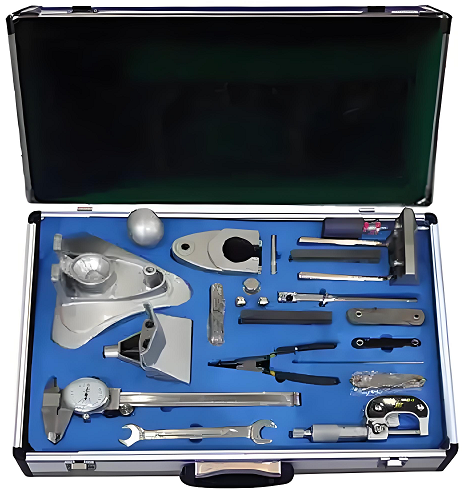

1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以台虎钳为载体，融合了精密螺纹传动、夹紧机构、机械装配等多方面知识，实现“理实虚”一体化教学。
4、结构典型：包含梯形螺纹、精密配合、钳口导向等典型机械设计元素，便于学生理解复杂部件的工作原理与表达方法。
5、理实结合：与《机械制图》理实虚教学系统深度配套，支持虚实结合的教学模式。。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型台虎钳（一台）
（1）台虎钳尺寸：≥148.5X146X152（mm）；
（2）钳口最大移动尺寸：≥50mm；
（3）螺距：≥L=1.25mm；
（4）精度等级：≤7(GB10095-2018)。
4、测量工具：游标卡尺、外径千分尺、螺纹样板、圆弧样板。
5、组装工具：外六角扳手、内六角扳手、外卡钳、螺丝刀。
6、信息化教学资源
（1）配套教材（含数字化教材）；
（2）ＰＰＴ课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
（5）AI赋能训练习题集；
（6）线上教学系统。
三、训练内容
训练一：台虎钳组装训练；
训练二：台虎钳零件尺寸测绘；
训练三：台虎钳标准零件选定；
训练四：台虎钳装配图绘制；
训练五：台虎钳零件图绘制；
训练六：台虎钳图纸文件整理；
训练七：台虎钳CAD绘制；
训练八：台虎钳三维建模。
四、训练模式
1、看图找物训练；
2、台虎钳拆装训练；
3、台虎钳工程绘图训练；
4、台虎钳CAD绘制
5、三维建模训练。

---
