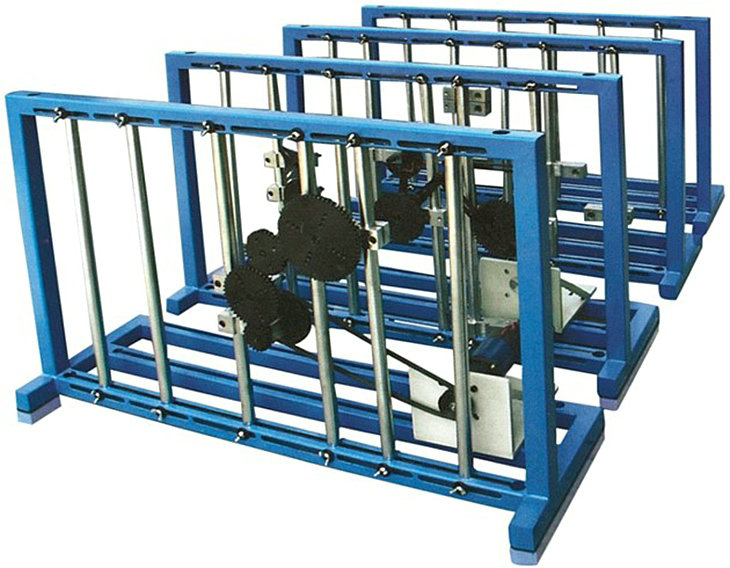

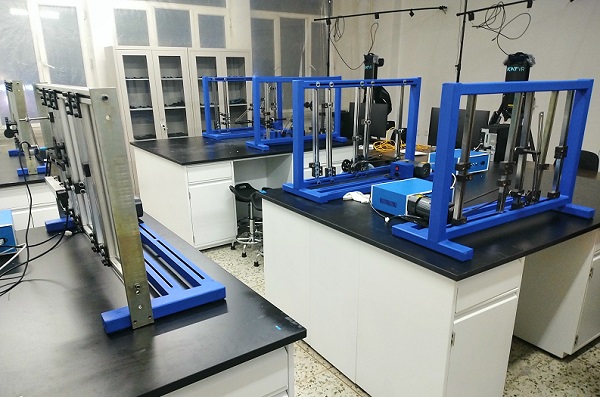

MY-520 平面机构运动设计分析与测试实验台

一、平面机构运动设计分析与测试实验台（带软件）-概述：
在满足MY-520平面机构创新组合设计方案实验台的全部功能的基础上，增加了计算机辅助分析与仿真软件、数据采集软件、各种高精度测试传感器等。适合与结构运动特性辅助分析、计算机理论分析、计算机实测分析等多种运动特性及力学特性分析。
二、主要特点：
1、软件的运动学设计与分析的重点是典型应用方案的实例分析，与教仪市场上之针对简单机构的运动仿真分析对比，本软件更具有实用性和价值性；
2、软件界面上可进行机构参数虚拟设计、理论仿真、理论相关参数设计与力学分析；
3、具有高精度的传感器和数据采集卡，能测出适时数据和曲线，实测数据曲线与理论设计数据曲线的对比、反映每种机构的特性；
4、软件本身可完全脱离硬件进行典型机构运动方安的虚拟设计，参数错误软件提示功能、运动简图与设计参数一致的显示功能、运动学分析功能、参数设计实验说明书输出功能等多功能聚一体的强大的软件功能，使机构运动创新设计增加了趣味性和实用性。
三、主要技术参数：
1、计算机运动学设计与分析系统：
采用研华12位精度、16通道数据采集卡、32位PCI总线传输电缆等组成的数据采集与处理系统，保证了数据采集与分析的精度与可靠性。
2、测试传感器：
直线位移传感器：量程0-250mm，精度等级0.5级，数量：1只；角位移传感器：0-5V，脉冲数：500P，数量：2只；
3、交流电源：220VAC±10%，50Hz；
4、直流调速电机：220V、120W；
5、直线电机：行程：500mm；
6、实验台机架数：4台套；
7、零件主要材质：A3钢、45#钢。
8、外形尺寸：1000×350×650(mm)
四、实验项目：

1、基本实验项目：
1. 导杆齿轮齿条机构；
2.多杆行程放大机构；
3.实现给定轨迹的机构；
4.压包机机构；
5.飞剪机构；
6.单缸汽油机机构；
7.内燃机机构；
8.鄂式破碎机；
9.泵；
10.摄影升降机；
11.近似匀速输出的往复运动机构；
12.可扩大行程机构；
13.曲柄摇杆型插床机构；
14.缝纫机导线、导针机构；
15.压力表指示机构；
16.搅拌机机构；
17.送纸机机构；
18.卡片穿孔机的送卡机构；
19.蒸汽机机构；
20.自动车床送料机构；

21.六杆机构；
22.双摆杆摆角放大机构；
23.转动导杆与凸轮放大行程机构；
24.起重机机构；
25.铸锭送料机构；
26.插床插削机构；
27.插齿机主传动机构；
28.刨床导杆机构；
29.曲柄增力机构；
30.曲柄滑块机构和齿轮齿条机构的组合；
31.曲柄摇杆机构；
32.四杆机构；
33.曲柄滑块机构；
34.曲柄滑块式送料机构；
35.曲柄摇杆与摇杆滑块机构；
36.槽轮机构与导杆机构；
37.凸轮起重机机构；
38.平压磨切机机构；
39.锻压机主拆行机构；
40.双摆杆摆角放大机构；
41.起重机机构等。

五、模块化运动学设计与分析（软件模块）
1、牛头刨床主执行机构运动学设计与分析(Ⅰ)；
2、牛头刨床主执行机构运动学设计与分析(Ⅱ)；
3、插床主执行机构运动学设计与分析；
4、刨床主执行机构运动学设计与分析；
5、平压模切机主执行机构运动学设计与分析；
6、冲床主执行机构运动学设计与分析（分案一）；
7、冲床主执行机构运动学设计与分析（分案二）；
8、锻压机主执行机构运动学设计与分析；
9、蒸汽机主执行机构运动学设计与分析；
10重型插床主执行机构运动学设计与分析。

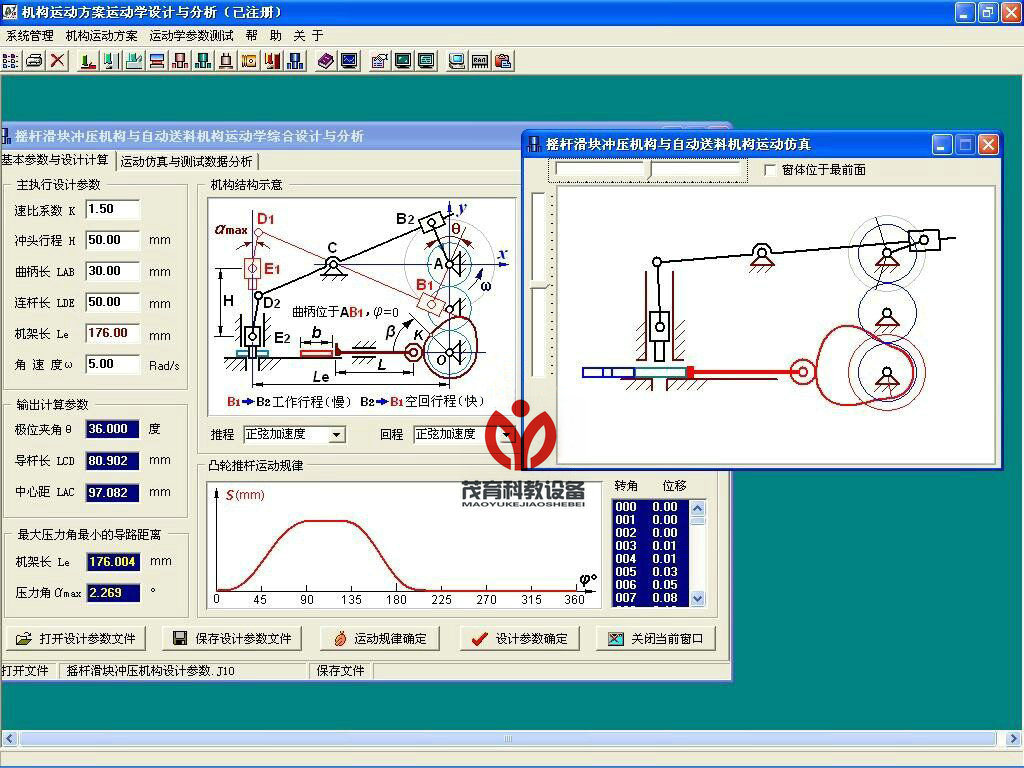

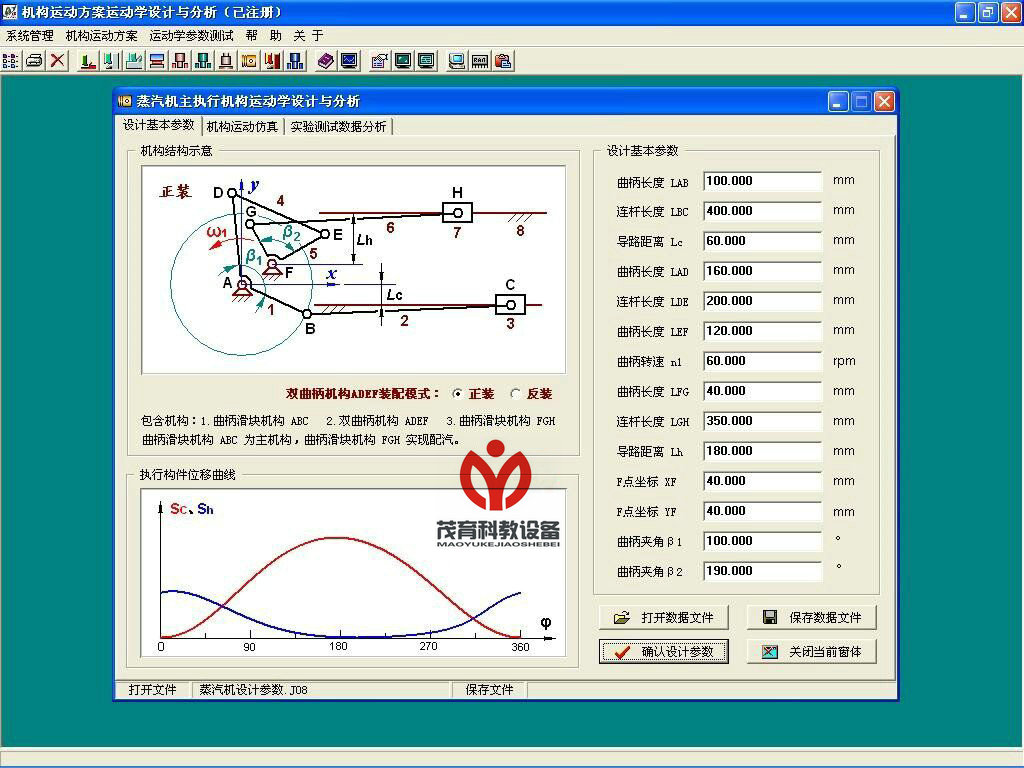

软件页面：
