MY-594减速器实测绘图组合训练装置

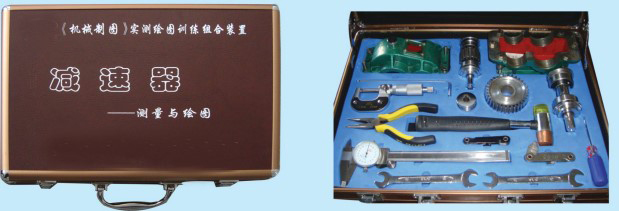

减速器实测绘图组合训练装置-产品概述：
《减速器》实测绘图组合训练装置以精制小型减速器为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握传动机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型减速器（一台）。

1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以减速器为载体，融合了齿轮传动、轴系支撑、箱体密封等多方面知识，实现“理—实—虚”一体化教学。
4、结构典型：包含渐开线齿轮、轴承座、密封结构等典型机械设计元素，便于学生理解传动机械的工作原理与表达方法。
5、理实结合：与《机械制图》理—实—虚教学系统深度配套，支持虚实结合的教学模式。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型减速器（一台）
（1）减速器尺寸：≥150X132X106（mm）；
（2）中心距：48±0.02（mm）；
（3）模数：≥m=2；
（4）速比：≥2︰1；
（5）精度等级：≤7-7-8(GB10095-2018)。
4、测量工具：游标卡尺、外径千分尺、螺纹样板、圆弧样板。
5、组装工具：专用锒头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀。
6、信息化教学资源
（1）配套教材（含数字化教材）；
（2）ＰＰＴ课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
（5）AI赋能训练习题集；
（6）线上教学系统。
三、训练内容
训练一：减速器组装训练；
训练二：减速器零件尺寸测绘；
训练三：减速器标准零件选定；
训练四：减速器装配图绘制；
训练五：减速器零件图绘制；
训练六：减速器图纸文件整理；
训练七：减速器CAD绘制；
训练八：减速器三维建模。
四、训练模式
1、看图找物训练；
2、减速器拆装训练；
3、减速器工程绘图训练；
4、减速器CAD绘制
5、三维建模训练。

友情提示：

1、设备验收：各采购单位收货时请检查减速器实测绘图组合训练装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的减速器实测绘图组合训练装置；

2、设备质保：茂育将为各采购单位提供减速器实测绘图组合训练装置产品说明书内的质保条件和质保期，在质保范围内提供对减速器实测绘图组合训练装置的免费维修，超出条件承诺时提供对本装置的有偿维修；

3、设备退换货：各采购单位单方面原因导致的减速器实测绘图组合训练装置选型错误或购买数量错误，造成减速器实测绘图组合训练装置的退换货要求，将不被接受；

4、设备货期：对减速器实测绘图组合训练装置的发货期为参考值，如您需要了解减速器实测绘图组合训练装置的精确货期，请与茂育的销售人员联系；

5、咨询电话：如各采购单位对减速器实测绘图组合训练装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关减速器实测绘图组合训练装置的技术咨询。
